Teknologjia e korrjes së energjisë RF

Ka gjithnjë e më shumë pajisje elektronike në jetën tonë të përditshme dhe të gjitha kërkojnë një formë të furnizimit me energji elektrike për të funksionuar siç duhet. Për fat të mirë, ka shumë forma të energjisë rreth nesh, të cilat mund të shndërrojnë energjinë e erës, energjinë e dritës, energjinë kinetike të objekteve në energji elektrike dhe madje të marrin një pjesë të energjisë nga transmetimi i sinjaleve radio me frekuencë të lartë.

Më pak e zakonshme, por që po fiton me shpejtësi popullaritet është skema e grumbullimit të energjisë nga sinjalet RF/mikrovalë, të cilat mund të merren nga transmetimi radio/televiziv stacionet dhe pajisjet me valë. Kjo skemë e grumbullimit të energjisë mund të zëvendësojë bateritë në aplikacione me fuqi të ulët si sensorët e Internetit të Gjërave (IoT) dhe etiketat e identifikimit të frekuencës radio (RFID). Ripërdorimi i energjisë redukton kostot e funksionimit dhe rrit efikasitetin energjetik të sistemeve dhe pajisjeve ekzistuese elektronike.

RF është një burim i pasur i grumbullimit të energjisë dhe po emetohet nga miliarda transmetues radio në mbarë botën, duke përfshirë telefonat celularë, telefonat celularë stacionet bazë dhe stacionet bazë të transmetimit të sinjalit televiziv/radio. Prandaj, është bërë një tendencë përdorimi i energjisë RF për të fuqizuar disa qarqe me fuqi të ulët.

Koncepti i grumbullimit të energjisë nga RF nuk është i ri dhe procesi është relativisht i thjeshtë. Valët e radios arrijnë në antenë dhe shkaktojnë një ndryshim në ndryshimin e potencialit në gjatësinë e saj. Ky ndryshim potencial bën që transportuesit e ngarkesës të lëvizin përgjatë gjatësisë së antenës në një përpjekje për të barazuar fushën, dhe qarku i integruar RF-DC është në gjendje të kapë energji nga lëvizja e këtyre transportuesve të ngarkesës. Energjia ruhet përkohësisht në kondensator dhe më pas përdoret për të krijuar diferencën e kërkuar potenciale në ngarkesë.

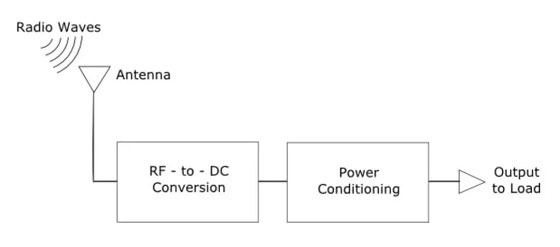

Sinjali i energjisë RF merret përmes antenës, kështu që frekuenca e funksionimit të antenës duhet të jetë e njëjtë me frekuencën e sinjalit të marrë. Pasi sinjali RF të merret përmes antenës, ai mund të përdoret si në konvertuesit RF-DC ashtu edhe në aplikacionet e pastërta RF; Konvertuesi RF-DC konverton sinjalin RF në një sinjal DC, në mënyrë që energjia e përftuar të ruhet në një pajisje ruajtëse të energjisë; pajisja e ruajtjes së energjisë mund të sigurojë energji për konvertuesit RF-DC, pajisjet RF dhe aplikacionet me fuqi të ulët.

Mund të krijohet një qark për të kryer RF-në në -Konvertimi DC për nënsistemin me komponentë jashtë raftit. Përdorimi i kombinimeve të ndryshme të antenave, bobinave të karikimit me valë, PMIC-ve (IC-të e menaxhimit të energjisë), çipave të marrësit të energjisë, transmetuesve ngacmues, etj. mund të krijojnë sisteme të afta për të mbledhur energji nga RF.

Sinjali i energjisë RF merret përmes antenës, kështu që frekuenca e funksionimit të antenës duhet të jetë e njëjtë me frekuencën e sinjalit të marrë. Pasi sinjali RF të merret përmes antenës, ai mund të përdoret si në konvertuesit RF-DC ashtu edhe në aplikacionet e pastërta RF; Konvertuesi RF-DC konverton sinjalin RF në një sinjal DC, në mënyrë që energjia e përftuar të ruhet në një pajisje ruajtëse të energjisë; pajisja e ruajtjes së energjisë mund të sigurojë energji për konvertuesit RF-DC, pajisjet RF dhe aplikacionet me fuqi të ulët.
