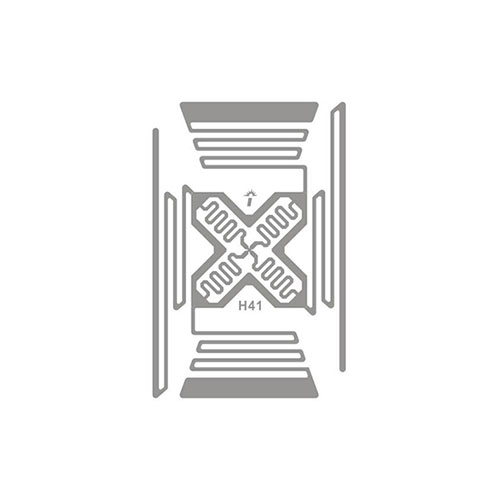

Mekanizmi i furnizimit me energji të çipit të etiketës pasive UHF RFID

< /p>

1. Karakteristikat e furnizimit me energji me etiketë pasive UHF RFID

(1) Mundësuar nga Transferimi i energjisë me valë

Transferimi i energjisë me valë është përdorimi i rrezatimit elektromagnetik me valë për të transferuar energjinë elektrike nga një vend në tjetrin.  ; Procesi i punës është shndërrimi i energjisë elektrike në energji të radiofrekuencës përmes lëkundjes së radiofrekuencës dhe energjia e radiofrekuencës shndërrohet në energji të fushës elektromagnetike të radios përmes antenës transmetuese.

Sistemi UHF RFID bazohet në pa tel. mekanizmi i transmetimit të energjisë. Etiketa pasive nuk ka furnizimin e vet me energji elektrike. Ai duhet të marrë energjinë e radiofrekuencës të emetuar nga lexuesi dhe të krijojë një furnizim me energji DC përmes korrigjimit të dyfishimit të tensionit, domethënë një pompë ngarkimi Dickson.

( 2) Furnizimi me energji zbatohet duke ngarkuar dhe shkarkuar kondensatorin e ruajtjes së energjisë në çip

Etiketat pasive përdorin transmetimin e energjisë me valë për të marrë energji, e shndërrojnë atë në DC tension, ngarkoni kondensatorin në çip për ruajtjen e energjisë dhe më pas furnizoni ngarkesën me energji përmes shkarkimit. Prandaj, procesi i furnizimit me energji të etiketës pasive është procesi i ngarkimit dhe shkarkimit të kondensatorit. Procesi i karikimit dhe shkarkimit të kondensatorit është një proces i pastër karikimi, dhe procesi i furnizimit me energji është një proces shkarkimi dhe ngarkimi plotësues. Karikimi plotësues duhet të fillojë përpara se tensioni i shkarkimit të arrijë tensionin minimal të furnizimit të çipit.

(3) Furnizimi me energji me karikim lundrues

< p>Furnizimi me energji të ngarkimit lundrues është një tjetër metodë e furnizimit me energji elektrike dhe kapaciteti i furnizimit me energji të ngarkimit lundrues është përshtatur me kapacitetin e shkarkimit. Por të gjithë kanë një problem të përbashkët, domethënë, furnizimi me energji i etiketave pasive UHF RFID duhet të balancojë ofertën dhe kërkesën.

2. Burimet e përbashkëta RF

Etiketat pasive nuk përdoren vetëm si burim energjie i etiketave dhe kartolinave për energjinë e radiofrekuencës nga lexuesit, por më e rëndësishmja, transmetimi i sinjalit të udhëzimeve nga lexuesi në etiketë dhe transmetimi i sinjalit të përgjigjes nga etiketa te lexuesi realizohet përmes transmetimit të të dhënave me valë.

Energjia e radiofrekuencës së marrë nga etiketa duhet të ndahet në tre pjesë, të cilat përdoren përkatësisht që çipi të vendosni furnizimin me energji elektrike, demoduloni sinjalin (duke përfshirë sinjalin e komandës dhe orën e sinkronizimit) dhe jepni bartësin e përgjigjes.

Kur etiketa hyn në fushën e radiofrekuencës së lexuesit dhe fillon të krijojë energji, jo pavarësisht se çfarë sinjali dërgon lexuesi në këtë moment, etiketa do të sigurojë të gjithë energjinë e marrë të radiofrekuencës në qarkun ndreqës të dyfishuesit të tensionit për të ngarkuar ruajtjen e energjisë në çip kondensator, duke krijuar kështu furnizimin me energji të çipit.

Transferimi i energjisë me valë krijon furnizimin me energji elektrike për etiketën, kështu që kërkon tension të mjaftueshëm për të drejtuar qarkun e çipit, dhe fuqi të mjaftueshme dhe furnizim të vazhdueshëm me energji aftësi.

3. Përfundim

Transferimi i energjisë pa tel krijon furnizimin me energji elektrike për etiketën, kështu që kërkon tension të mjaftueshëm për të drejtuar qarkun e çipit dhe fuqi të mjaftueshme dhe aftësi të furnizimit me energji të vazhdueshme.
