Materiale absorbuese Materiale mbrojtëse RFID UHF EMI mikrovalë mbrojtëse elektromagnetike anti-ndërhyrje

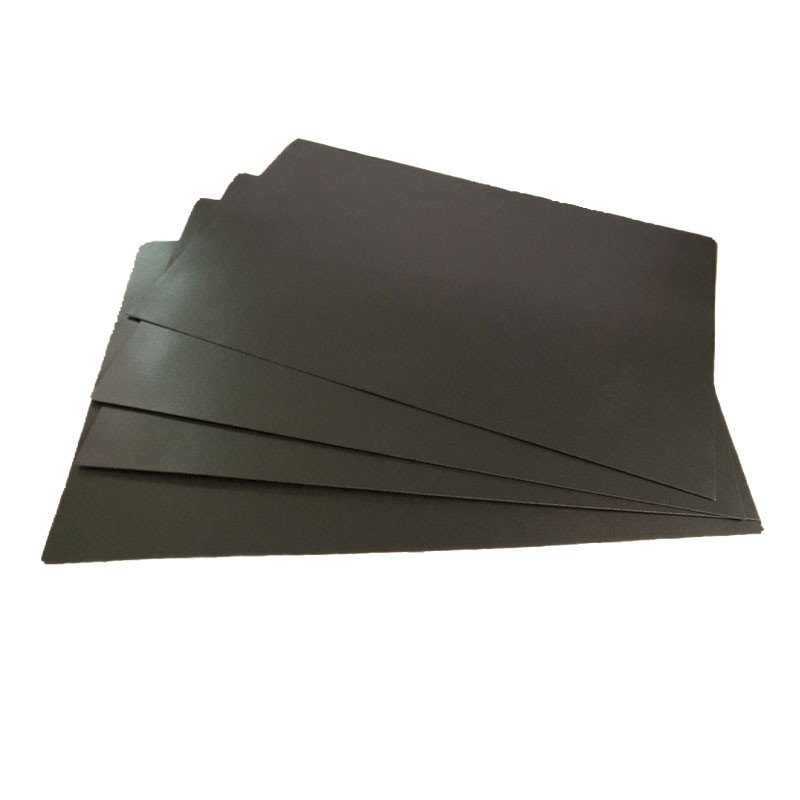

Emri: Material absorbues

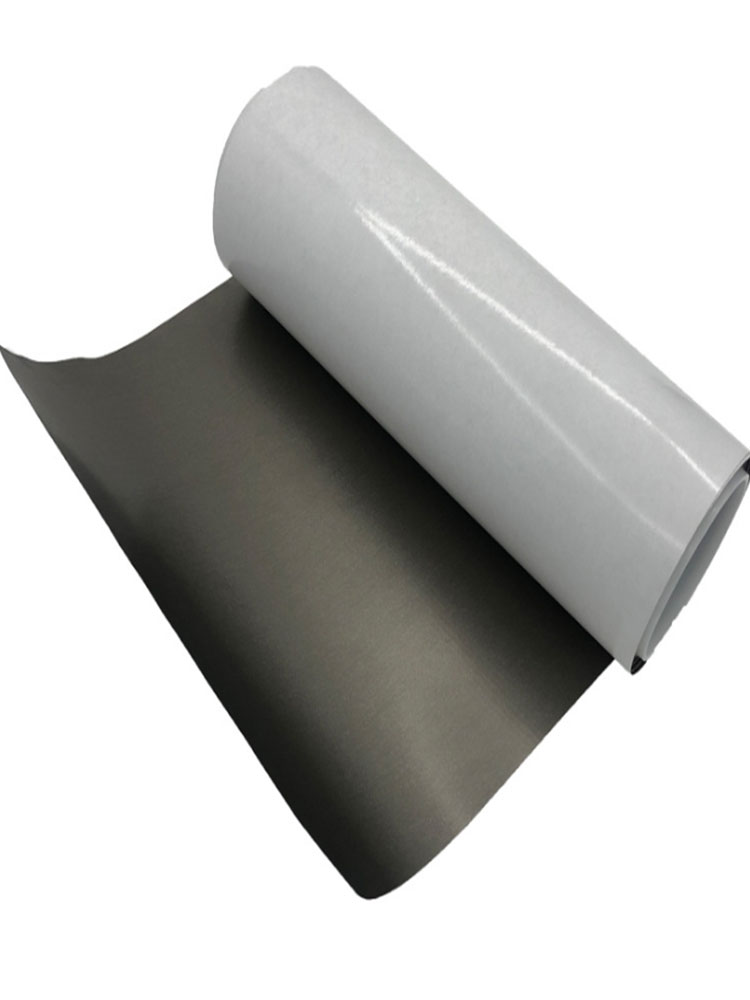

Procesi: Shirit konvencional ngjitës PET me dy anë (trashësia: 0,05 mm), ngjitësit e tjerë mund të personalizohen sipas kërkesave të klientit dhe specifikime të ndryshme në formë të veçantë mund të personalizohen gjithashtu sipas vizatimeve të klientit)

Funksioni: Zvogëloni interferencën e valëve elektromagnetike

Përshkueshmëria magnetike: 50U, 110U, 120U, 150U (±10%)

Performanca: pesha e lehtë, rezistente ndaj temperaturës, rezistente ndaj lagështirës dhe rezistente ndaj korrozionit. Distanca e leximit e lidhur me metalin është më e largët se ajo pa lidhje metalike. Ky është rezultati i shkëlqyer i dizajnit të përgjithshëm.

Parimi: Ai kryesisht mbështetet në mediumin që është i izoluar nga metali dhe përdor metalin si sipërfaqe reflektuese për të përmirësuar karakteristikat e etiketës në metal.

Vetitë fizike:

     1. Etiketat anti-metalike janë etiketa elektronike të kapsuluara me një material special antimagnetik që thith valët, i cili teknikisht zgjidh problemin që etiketat elektronike nuk mund të ngjiten në sipërfaqet metalike.

     2. Produkti është i papërshkueshëm nga uji, rezistent ndaj acideve, rezistent ndaj alkaleve dhe rezistent ndaj përplasjes dhe mund të përdoret jashtë.

Veçoritë:

     1. Ngjitja e etiketave elektronike anti-metal në metal mund të arrijë performancë të mirë leximi dhe madje mund të lexojë më larg se në ajër.

     2. Duke përdorur materiale speciale thithëse, ky lloj materiali mund të parandalojë në mënyrë efektive ndërhyrjen e metalit në sinjalet e radiofrekuencës.

Shpjegim i detajuar;

     1. Në pajisjet RFID, etiketat elektronike duhet të jenë të integruara ose të bashkangjitura me produktin. Për shkak të hapësirës së kufizuar në pajisje, etiketat elektronike vendosen në sipërfaqen e objekteve përçuese si metali ose në vende me pajisje metalike afër.

     2. Fusha elektromagnetike e alternuar e shkaktuar nga etiketa nën veprimin e sinjalit të emetuar nga lexuesi i kartave ndikohet lehtësisht nga dobësimi i rrymës vorbulle të metalit, i cili dobëson shumë fuqinë e sinjalit, duke shkaktuar dështimin e procesit të leximit.

     3. Prandaj, është e nevojshme t'i shtohen produktit materiale anti-përthithëse për të përfituar nga vetia e valëve elektromagnetike në mjedisin që do të përçohen nga drejtimi i ulët magnetik dhe përshkueshmëria e lartë magnetike për të siguruar një shteg magnetik për fushën elektromagnetike, për të rritur intensitetin e induksionit magnetik dhe për të parandaluar efektin e lëkurës midis valëve elektromagnetike dhe ndjeshmërisë së leximit të metalit, duke rritur kështu distancën.

Materiali absorbues:

     1. I ashtuquajturi material absorbues i referohet një lloji materiali që mund të thithë ose dobësojë ndjeshëm energjinë e valës elektromagnetike të marrë në sipërfaqen e tij, duke reduktuar kështu ndërhyrjen e valëve elektromagnetike.

     2. Në aplikimet Inxhinierike, përveç që kërkohet që materiali absorbues të ketë një shkallë të lartë të absorbimit të valëve elektromagnetike në një brez të gjerë frekuence, kërkohet gjithashtu të ketë peshë të lehtë, rezistencë ndaj temperaturës, rezistencë ndaj lagështirës, rezistencë ndaj korrozionit dhe veti të tjera.

prezantoni:

     1. Me zhvillimin e shkencës dhe teknologjisë moderne, ndikimi i rrezatimit të valëve elektromagnetike në mjedis po rritet dita ditës.

        Në aeroporte, fluturimet nuk mund të ngrihen për shkak të ndërhyrjeve të valëve elektromagnetike dhe vonohen; Në spitale, telefonat celularë shpesh ndërhyjnë në funksionimin normal të instrumenteve të ndryshme elektronike diagnostikuese dhe të trajtimit.

        Prandaj, kontrolli i ndotjes elektromagnetike dhe gjetja e një materiali që mund të përballojë dhe dobësojë rrezatimin elektromagnetik - materialet thithëse - është bërë një temë kryesore në shkencën e materialeve.

     2. Rrezatimi elektromagnetik shkakton dëme të drejtpërdrejta dhe të tërthorta në trupin e njeriut përmes efekteve termike, efekteve jotermike dhe efekteve kumulative.

        Hulumtimet kanë konfirmuar se performanca e materialeve thithëse është më e mirë. Ka karakteristikat e brezit të frekuencës së absorbimit të lartë, shkallës së lartë të përthithjes dhe trashësisë së hollë të përputhjes.

        AplikimFutja e këtij materiali në pajisjet elektronike mund të thithë rrezatimin elektromagnetik të rrjedhur dhe të eliminojë ndërhyrjet elektromagnetike.

        Sipas ligjit që valët elektromagnetike përhapen në mjedis nga përshkueshmëria e ulët magnetike në atë të lartë magnetike, përshkueshmëria e lartë magnetike përdoret për të drejtuar valët elektromagnetike. NëpërMjet rezonancës, një sasi e madhe e energjisë së rrezatimit të valëve elektromagnetike absorbohet dhe më pas energjia e valës elektromagnetike shndërrohet në energji termike përmes bashkimit.

     3. Gjatë projektimit të materialeve thithëse, duhet të merren parasysh dy çështje:

        Kur valët elektromagnetike ndeshen me sipërfaqen e materialeve thithëse, ato duhet të kalojnë nëpër sipërfaqe sa më plotësisht të jetë e mundur për të zvogëluar reflektimin;

        Kur valët elektromagnetike hyjnë në brendësi të materialit absorbues, energjia e valëve elektromagnetike duhet të humbet sa më shumë që të jetë e mundur;

Veçoritë e produktit:

Për një frekuencë specifike, valët elektromagnetike të projektuara në sipërfaqen e materialit përthithës të valëve dhe magnetikisht përçues mblidhen dhe përthithen, dhe energjia e valës elektromagnetike konvertohet ose konsumohet.

Përdoret në fusha të tilla si përputhshmëria elektromagnetike (EMC) dhe shtypja e ndërhyrjeve elektromagnetike (EMI) në industrinë e prodhimit të elektronikës për të shtypur efektet negative të zhurmës elektromagnetike në pajisjet elektronike; ose përdoret në fusha të tilla si karikimi me valë dhe komunikimi i sinjalit të radiofrekuencës për të përcjellë energjinë e valëve elektromagnetike.

Shtypja e zhurmës elektromagnetike: përdoret për të zgjidhur problemet e përputhshmërisë elektromagnetike të shkaktuara nga zhurma elektromagnetike, për të zvogëluar lidhjen midis shtigjeve të zhurmës elektromagnetike, për të shtypur rrymën e zhurmës elektromagnetike, për të zvogëluar rrezatimin dhe për të reduktuar në mënyrë efektive dëmin e shkaktuar nga ndërhyrja e zhurmës elektromagnetike.

>I montuar në një kuti mbrojtëse për të thithur reflektimin e valës elektromagnetike të kutisë mbrojtëse dhe për të reduktuar ndërhyrjen në komponentët elektronikë;

>I montuar midis pllakave ose komponentëve të qarkut PCB, duke përdorur materiale thithëse të valëve dhe përçuese magnetike për të ndërtuar shtigje magnetike për të reduktuar bashkimin e fushës elektromagnetike;

>I montuar në LS1, çipa IC ose linja rryme me frekuencë të lartë për të shtypur rrezatimin elektromagnetik me frekuencë të lartë;

>I montuar në bordin fleksibël të qarkut FPC për të shtypur rrezatimin e përcjelljes së kabllit.
