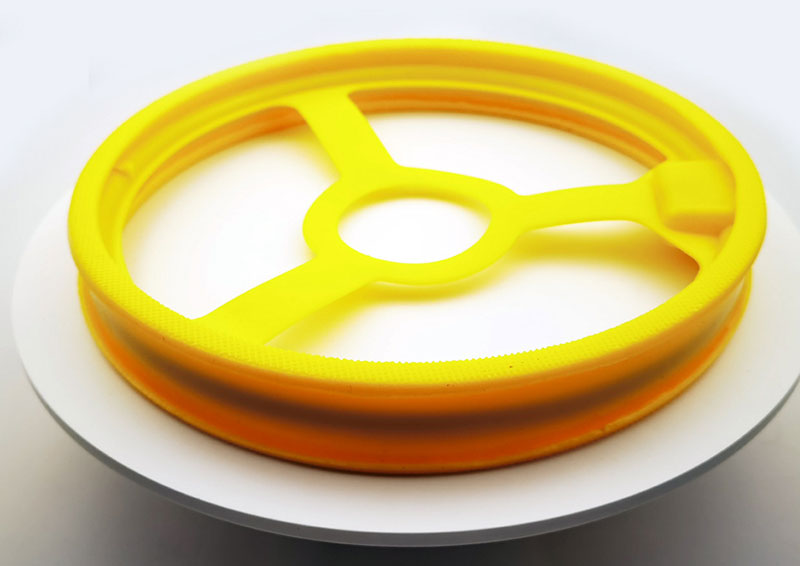

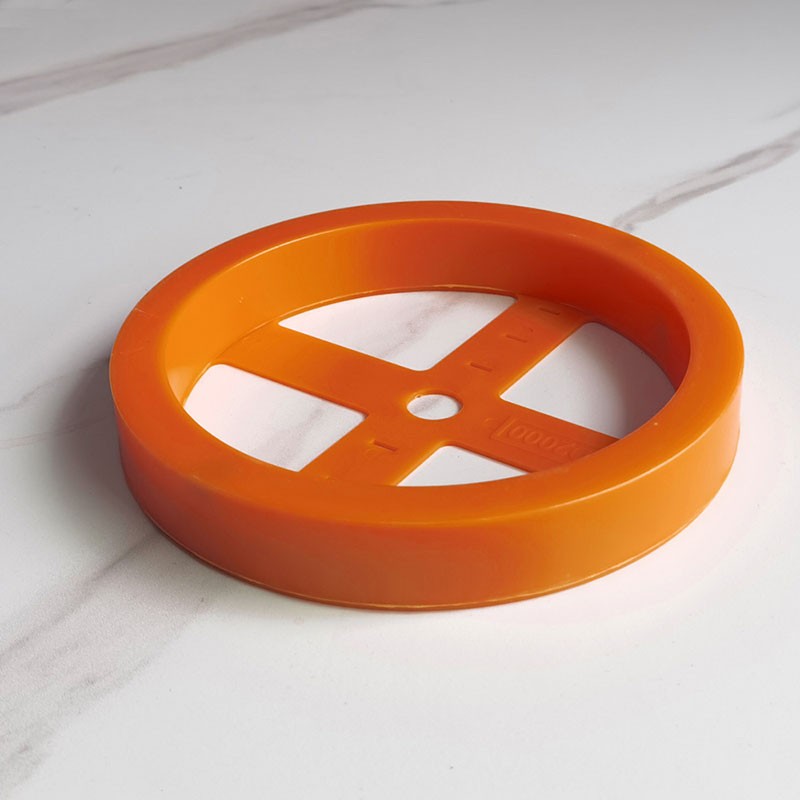

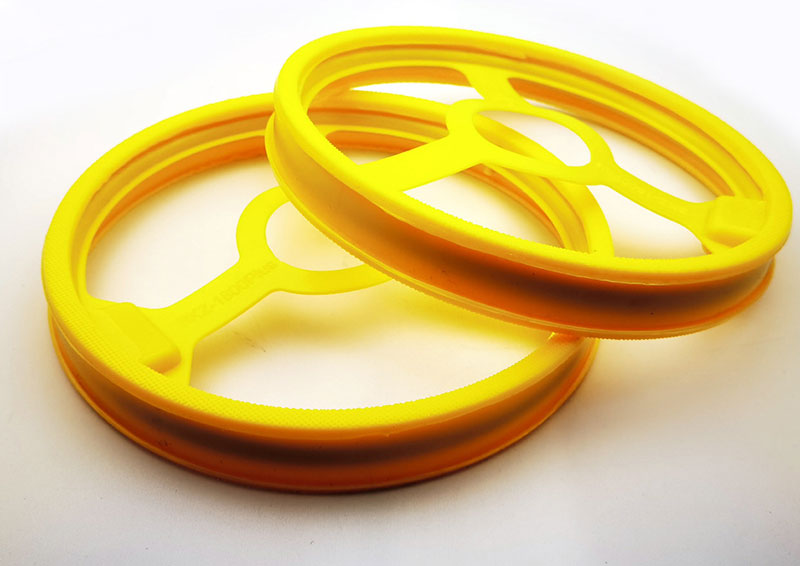

Pozicionimi i tubacionit të gazit shënues elektronik nëntokësor i etiketës elektronike në formë disku

Përdoret gjerësisht në pozicionimin dhe identifikimin e rrjeteve të tubacioneve, tubacioneve dhe korridoreve të tubacioneve në gaz, energji elektrike, ruajtjen e ujit, komunikimet dhe industri të tjera. Mund të përdoret për të groposur shënuesit elektronikë në pikat e kthesës, hapjet e telave, etj. për të shënuar dhe varrosur shenjat elektronike gjatë procesit të shtrimit të tubacionit. Informacioni që mund të mbajë pajisja përfshin: karakteristikat e pikës së varrimit, kategorinë dhe shkallën e materialit të tubit, diametrin e tubit, presionin e projektimit, thellësinë e varrimit të tubacionit, kohën e varrimit dhe informacione të tjera.

Parimi i punës së etiketave elektronike nëntokësore

Sistemi i identifikimit elektronik të tubacionit nëntokësor të gazit aktivizon etiketën elektronike nëntokësore duke dërguar një sinjal valë elektromagnetike të një frekuence specifike përmes detektorit. Sinjali reflektohet përsëri në detektor. Bazuar në fuqinë e sinjalit, detektori mund të zbulojë vendndodhjen e saktë (gjerësinë dhe gjatësinë) dhe thellësinë e etiketës elektronike.

√Material paketimi: guaskë polietileni me densitet të lartë

√I papërshkueshëm nga uji, kundër korrozionit dhe i qëndrueshëm

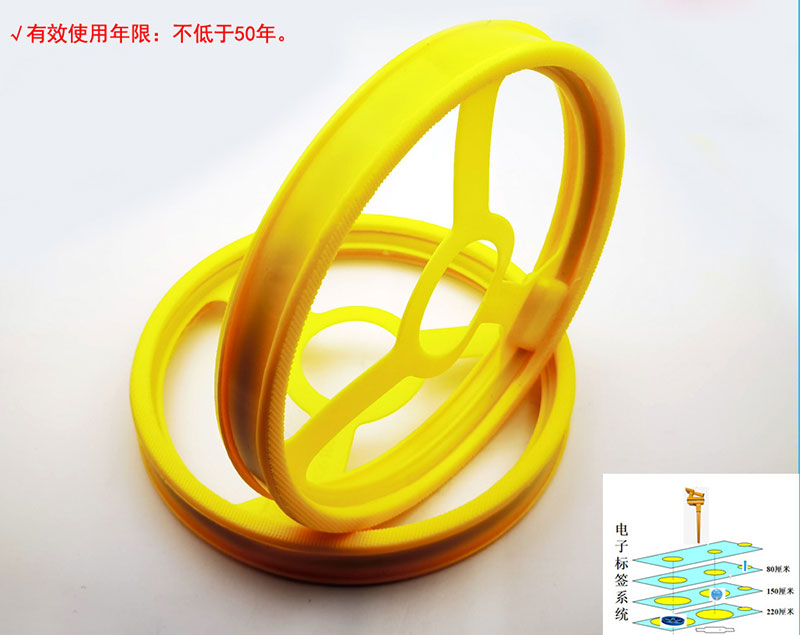

  Shenja elektronike nëntokësore | Shënuesit elektronikë nuk kanë një numër ID. Informacioni i koordinatave të groposura të gjatësisë dhe gjerësisë gjeografike përcaktohet nga detektor, dhe një numër unik ID caktohet në sistemin e menaxhimit të informacionit gjeografik GIS, i lidhur me informacionin e koordinatave të gjatësisë dhe gjerësisë gjeografike dhe i bashkëngjitet përshkrimit përkatës. Ai përbëhet nga një guaskë polietileni me densitet të lartë të mbyllur dhe të papërshkueshëm nga uji dhe një antenë pasive brenda. Ka një qark rezonant të integruar me një frekuencë specifike. Jeta efektive e shërbimit nuk është më pak se 50 vjet, dhe thellësia maksimale e zbulueshme është 1.8 metra.

Etiketat elektronike nëntokësore duhet të përdoren së bashku me detektorët e tubacioneve nëntokësore për të formuar një sistem identifikimi elektronik të tubacionit nëntokësor të gazit. Detektori dërgon një sinjal valë elektromagnetike të një frekuence specifike për të aktivizuar etiketën elektronike nëntokësore. Sinjali reflektohet përsëri në detektor. Sipas fuqisë së sinjalit, detektori mund të zbulojë vendndodhjen e saktë (gjerësinë dhe gjatësinë) dhe thellësinë e etiketës elektronike.

Funksionet:

1. Detektori dërgon sinjale të një frekuence të caktuar me ndërprerje

2. Etiketat elektronike nëntokësore me të njëjtën frekuencë rezonante thithin dhe ruajnë energjinë e sinjalit.

3. Pasi detektori dërgon një sinjal për një periudhë të shkurtër kohe, ai ndalon dërgimin dhe hyn në modalitetin e marrjes së sinjalit.

4. Kur detektori ndalon dërgimin e sinjaleve, etiketa elektronike nëntokësore do të çlirojë energjinë e ruajtur dhe do ta reflektojë atë përsëri në detektor, kështu që etiketa elektronike nëntokësore nuk kërkon bateri për të punuar.

5. Detektori zbulon fuqinë e sinjalit të kthyer për të përcaktuar vendndodhjen specifike të etiketës elektronike nëntokësore.

6. Sinjali është më i fortë kur detektori është më afër etiketës elektronike nëntokësore, domethënë direkt mbi etiketën elektronike nëntokësore.

Veçoritë:

(1) Është i papërshkueshëm nga uji, antimagnetik, rezistent ndaj temperaturave të larta dhe nuk ndikohet nga mjedisi.

(2) Përvetëson funksionimin pasiv dhe pa kontakt dhe është i lehtë për t'u përdorur. Duhet vetëm të vendoset në fushën elektromagnetike të formuar nga detektori për të lexuar me saktësi të dhënat, duke reduktuar apo edhe eliminuar uljen e efikasitetit dhe kostot e korrigjimit të gabimeve të shkaktuara nga ndërhyrja manuale në mbledhjen e të dhënave.

(3) Leximi i të dhënave është i shpejtë dhe në një distancë të gjatë. Ai mund të lexojë të dhënat e ruajtura brenda etiketës dhe t'i shoqërojë ato me informacionin në sistemin e menaxhimit të sfondit përmes Internetit celular për të shfaqur informacionin e etiketës në kohë reale.

(4) Leximi nuk mbështetet në dritën e dukshme, kështu që dukshmëria vizuale nuk kërkohet dhe mund të përdoret në mjedise të ashpra ku teknologjia e barkodit dhe tabelave të emrit nuk mund të përshtaten.

(5) Ka një funksion konfidencialiteti për të dhënat e informacionit, kështu që të dhënat mund të lexohen vetëm nga një lexues i dedikuar.

APLIKACIONET

ED2000 mund të instalohet në një interval të caktuar, ose në kthesën e ndryshimit të trendit dhe në disa pika ngjarjesh, si pikat e lidhjes, valvulat, mbulesat e puseve, degëzimet në formë T, etj. Sipas rëndësisë së projektit dhe buxhetit të projektit, dendësia e instalimit mund të ndryshojë nga disa metra në dhjetëra metra, zakonisht 10-20 metra.

· Shtegu i tubacionit

· Tub jometalik

· Valvula të ndryshme

· Matës matës

· Pika të ndryshme kalimi

· Tee · Ndryshimi i thellësisë

· Pajisja për reduktimin e presionit

· Mbrojtja katodike

· Pika e kontrollit të presionit

· Porta e rezervuar e integruar

· Bërryla të ndryshme

· Ndryshimi i diametrit të tubit

· Pus uji · Mbulesë

· Pika e mirëmbajtjes

Marker disku i pozicionimit të tubacionit të gazit RFID

Markuesi i diskut për pozicionimin e tubacionit të kabllove të energjisë RFID

Markuesi i diskut për pozicionimin e tubit të furnizimit me ujë RFID

Markuesi i diskut për pozicionimin e tubit të kullimit RFID

Marker disku i pozicionimit të tubacionit të kabllove optike të komunikimit RFID

Markuesi universal i disqeve komunale RFID, shënuesi i diskut për pozicionimin e tubacionit të gazit

Markuesi i diskut për pozicionimin e tubacionit të kabllove të energjisë RFID

Markuesi i diskut për pozicionimin e tubit të furnizimit me ujë RFID

Markuesi i diskut për pozicionimin e tubit të kullimit RFID

Marker disku i pozicionimit të tubacionit të kabllove optike të komunikimit RFID

Shënuesi i diskut universal RFID komunal

KARAKTERISTIKAT

3.1. Karakteristikat Fizike

· Predha: ABS

· Pesha: 220g±10%

· Diametri i kasës - 8,4 inç (213 mm)

· Lartësia e kasës - 1,2 inç (3,1 cm)

· Indeksi i shkrirjes: 1,8 g/10 min (200 ℃ / 5 kg)

· Fortësia Rockwell: R-116

· Pika e zbutjes: 105 ℃

3.2. Karakteristikat e mjedisit

· Temperatura e punës: - 20 ℃ - 50 ℃

· Temperatura e ruajtjes: - 20 ℃ - 70 ℃

· Testi i rënies: mund të përballojë rënien nga 10 këmbë (rreth 3 metra) në dyshemenë e betonit

· I papërshkueshëm nga uji dhe pluhuri: IP68

· Kapaciteti i kompresimit: pasi mban presion aksial 10 kN (presion uniform), produkti nuk ka dëmtime të përhershme, çarje dhe rrjedhje, dhe funksioni i tij elektronik nuk ka dëmtime

3.3. Karakteristikat elektrike

· Thellësia maksimale e vendosjes - deri në 6,5 këmbë (2,0 m)

· Distanca minimale nga objekti metalik deri te shënuesi - 4 inç (10 cm)

· Kodi unik global i ID-së (Versioni i ID-së): 10 shifra

· Gjetësi i pajtueshëm:

Versioni pa ID: ED8000 ose 3M Dynatel EMS Locator

Versioni i ID-së: ED8000

· Frekuenca (e personalizueshme):

        Fuqia 169.8 khz

Uji 145.7 kHz

Sanitar 121.6 kHz

Telekomi 101.4 kHz

Gaz 83 kHz

           TV kabllor 77 kHz

         E përgjithshme 66,35 kHz

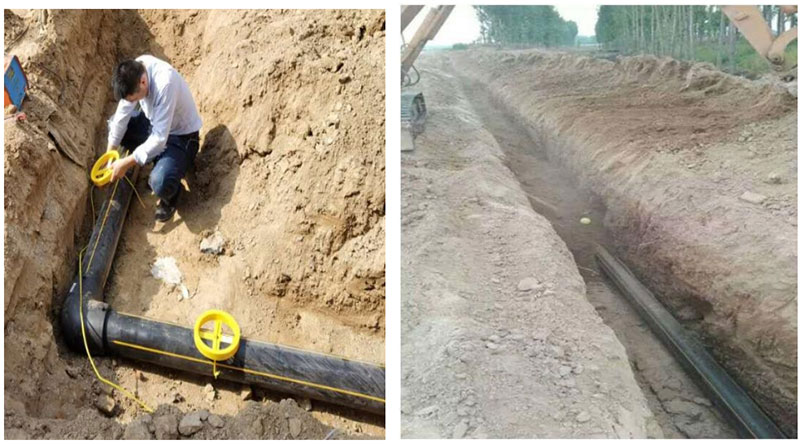

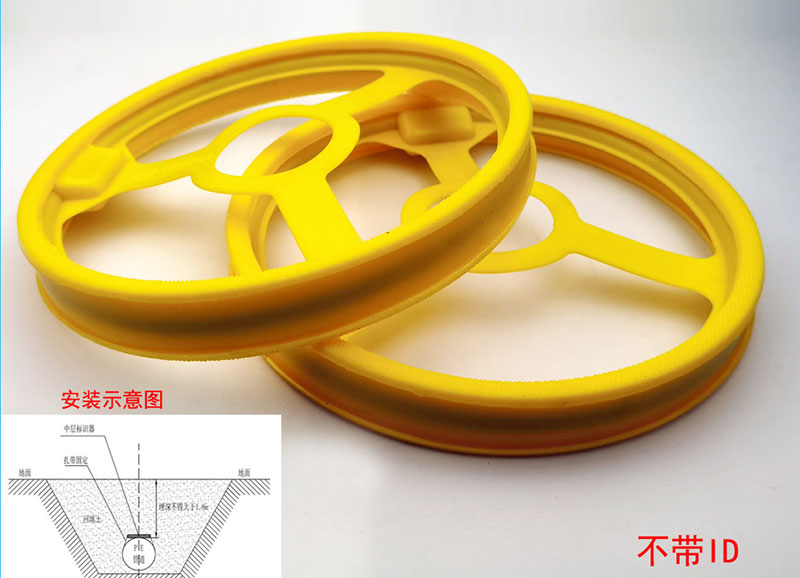

Instalimi i shënuesit

· Vendosni shënuesin në kabllon jometalike

· Vendosni të paktën 4 inç (10 cm) papastërti mbushëse mbi kabllon me metal (duke përfshirë kabllon e mbrojtur, kabllon koaksiale etj.).

· Rëra duhet të përdoret për të mbuluar shënuesin përpara se të mbulohet dheu. Mund t'i japë mbrojtje më të mirë shënuesit

Fusha e përdorimit:

1. Gazi jometalik i groposur direkt, energjia elektrike, furnizimi me ujë, komunikimet, kanalizimi dhe tubacionet dhe objektet e tjera duhet të përdorin sisteme elektronike identifikimi;

2. Për gazin metalik të groposur drejtpërdrejt, energjinë elektrike, ujësjellësin, komunikacionin, kanalizimet dhe objektet e tjera, zgjidhen markerët elektronikë sipas kompleksitetit të linjave;

3. Të gjitha llojet e valvulave për tubacionet nëntokësore të gazit, energjisë elektrike, ujësjellësit, komunikimit, kanalizimit dhe tubacioneve të tjera;

4. Të gjitha kapakët e pusetave që nuk janë të dukshme ose mund të jenë të gërvishtura
