Frekuenca e punës: 13.56 MHz (ose 125K)
Tensioni i punës: DC5V ose DC3.3V
Konsumi i energjisë: 30 mA (DC5V)
Ndërfaqja e daljes: UART TTL, RS232, Wiegand
Distanca e leximit të kartës: 0-80 mm
Standardi i protokollit: ISO14443A
Shpejtësia e transmetimit: 9600 bit/s (maksimumi i rregullueshëm në 230400 bit/s)

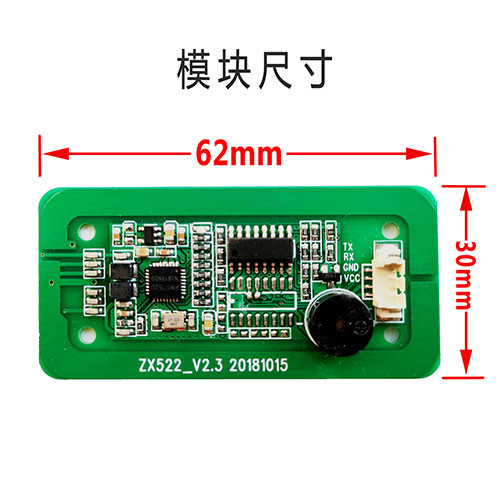

Madhësia e modulit: 62mm X30mm
Llojet e kartës së mbështetur: S50/S70, M1, Mifare Light, Mifare Ultra Light, etj.
Karakteristikat

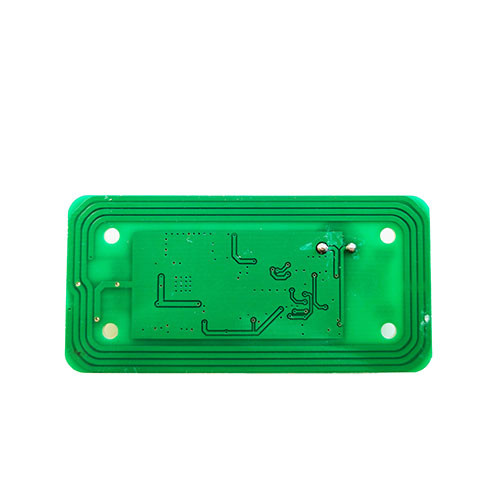

Dizajni i integruar i antenës
Mund të komunikojë drejtpërdrejt me pajisjet RS232
Përputhshëm me UART, ndërfaqen Wiegand
Moduli është i pajisur me çipin MCU dhe RS232, të cilët mund të funksionojnë në mënyrë të pavarur dhe mund të nxjerrin drejtpërdrejt TTL 232, nuk ka nevojë të shtohet niveli U22, nuk ka nevojë për të shtuar kontrollin M32 kushtojnë dhe zhvillojnë produktet më shpejt.

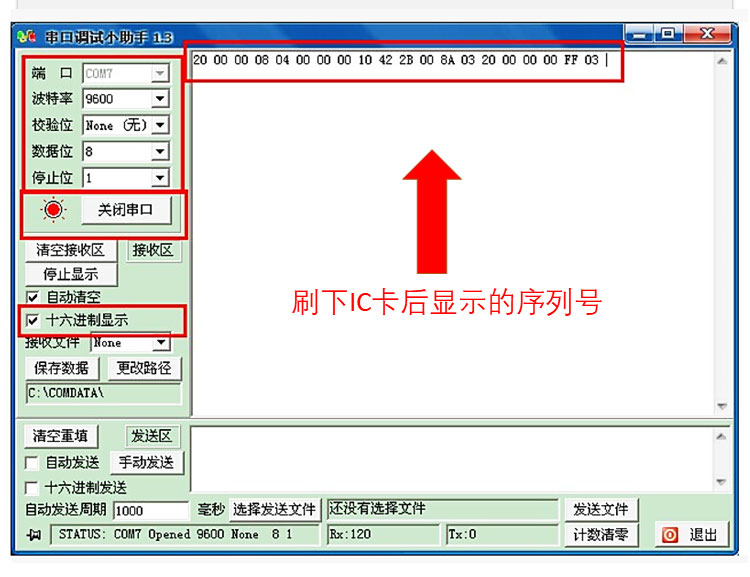

Cilësimet e portës serike
Hapni "Asistentin e korrigjimit të portës serike" në paketën e Skedarit dhe cilësimet e portës serike janë si më poshtë:
Shpejtësia e lëvizjes: 9600
Shifra e kontrollit: Asnjë
Bitët e të dhënave: 8
biti i ndalimit: 1
Shiko Ekran Hex
Kur lidhjet elektrike të jenë të sakta, rrëshqitni numrin e kartës IC si serial, dhe numri i kartës IC do të jetë i llojit të portës. treguar në figurë
Udhëzimet për përdorimin
Lidhni furnizimin me energji DC5V me modulin
Testoni me një kartë të tipit M1
Kur dërgoni, do të sigurohet një linjë lidhjeje terminale + një kartë e bardhë për testim
Kur karta është afër: drita e kuqe treguese është gjithmonë e ndezur dhe porta e kartës është gjithmonë e ndezur dhe instruksionet e portit të serisë së kartës i dërgohen dritës së kuqe
jashtë dhe një udhëzim për të lënë kartën dërgohet përmes portës serike.
