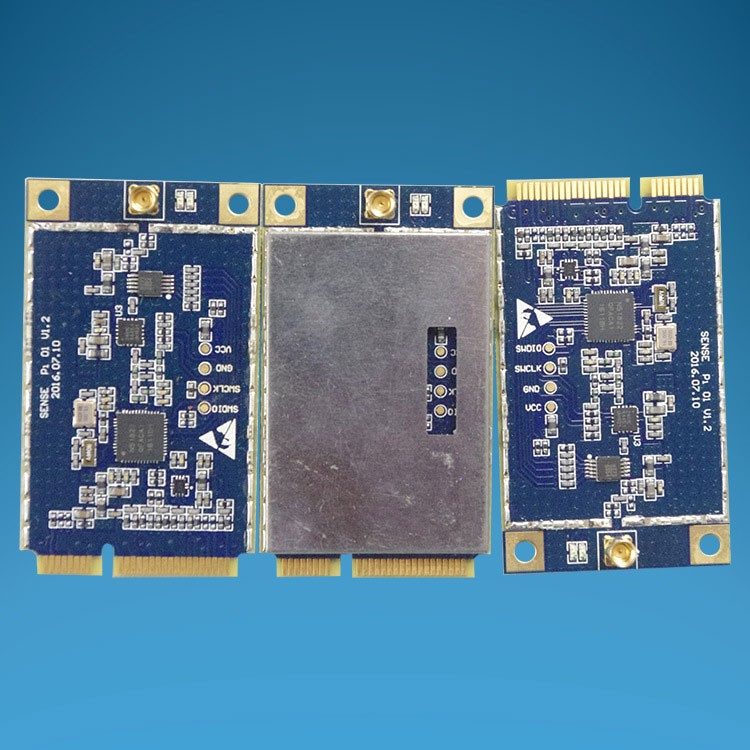

Moduli aktiv i leximit-shkrimit RFID 2.45G moduli aktiv lexim-shkrim moduli aktiv i ndërfaqes PCie moduli rfid

Puna në brezin ISM 2.45 GHz, transmetimi i të dhënave është falas. Siguroni ndërfaqen TTL RS-232 dhe ndërfaqen e kontrollit IO me shumë kanale, kontrolli i lidhjes së modulit është më i përshtatshëm. Moduli integron qarkun PA dhe kondicionimin e sinjalit, fuqia hyrëse/dalëse mund të kontrollohet nga softueri dhe distanca e transmetimit mund të kontrollohet. Moduli mbështet teknologjinë e konsumit të ulët të energjisë, dhe fuqia e punës e modulit mund të ndizet dhe fiket përmes portës së kontrollit të jashtëm; Kompletet e zhvillimit të API, udhëzimet e aplikacionit dhe kodet e mostrës ofrohen për të lehtësuar integrimin dhe aplikimin e shpejtë.

Parametrat RF

  Frekuenca e punës: brezi i frekuencës ISM 2.4-2.48 GHz

  Fuqia dalëse: prodhimi maksimal +18dBm, rregullator i integruar i fuqisë 32db, hapi -2db, kontrolli i softuerit

  Ndjeshmëria e marrjes: -96dBm

Treguesi i fuqisë së sinjalit të etiketës (RSSI): -50dBm- -80 dBm, saktësia ±1dB

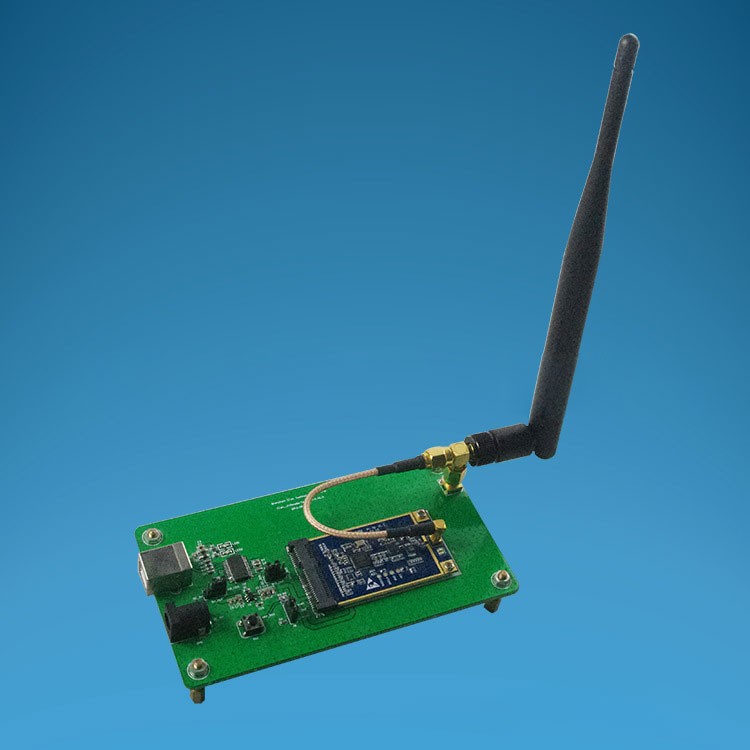

  Ndërfaqja e antenës: lidhësi MMXCK-KE në bord, kërkohet antenë e jashtme

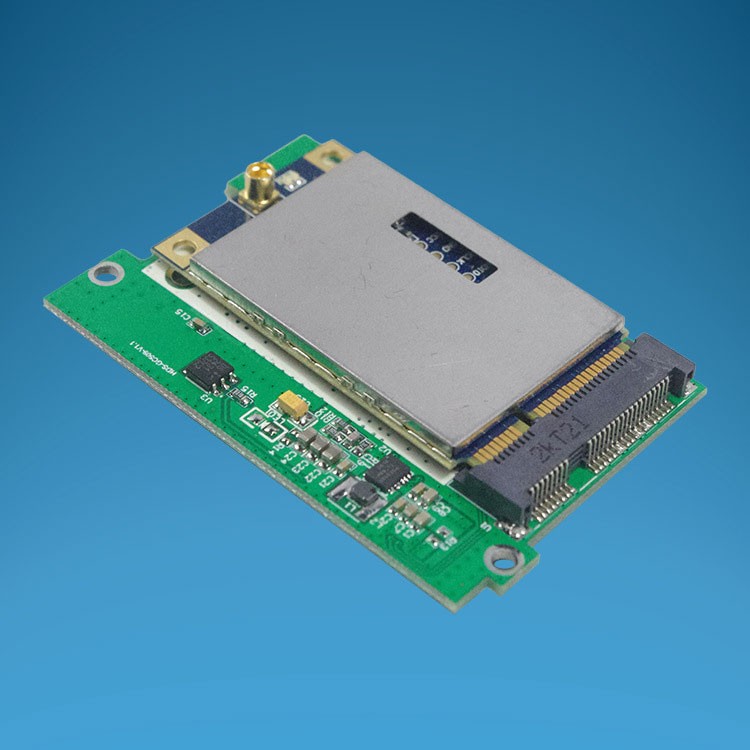

Modaliteti i ndërfaqes: Ndërfaqja standarde e kartës MINI-PCIE

  Ndërfaqja e komunikimit: porta serike e nivelit TTL RS232

  Ndërfaqja I/O: mbështet 2 kanale të nivelit TTL, sinjali i daljes së portit IO (duhet të personalizohet)

  Platforma e softuerit të aplikacionit: Siguroni komplete zhvillimi API, udhëzime aplikimi dhe kode mostra

Transferimi i të dhënave dhe manipulimi i etiketave

Protokolli i etiketës mbështetëse: protokolli privat, protokolli i transmetimit të të dhënave mund të personalizohet sipas kërkesave të klientit

Modaliteti i punës së etiketës mbështetëse: E përputhshme me etiketën tonë aktive

  Distanca e etiketës së leximit: 0~150 metra (në varësi të fuqisë dalëse të etiketës dhe antenës së jashtme, testimi në zonë të hapur)

  Shpejtësia e njohjes: 120 etiketa/sekondë (vetëm numër ID)

  Përpunimi kundër përplasjes: 300 etiketa të lexuara në të njëjtën kohë

Vetitë mekanike dhe elektrike

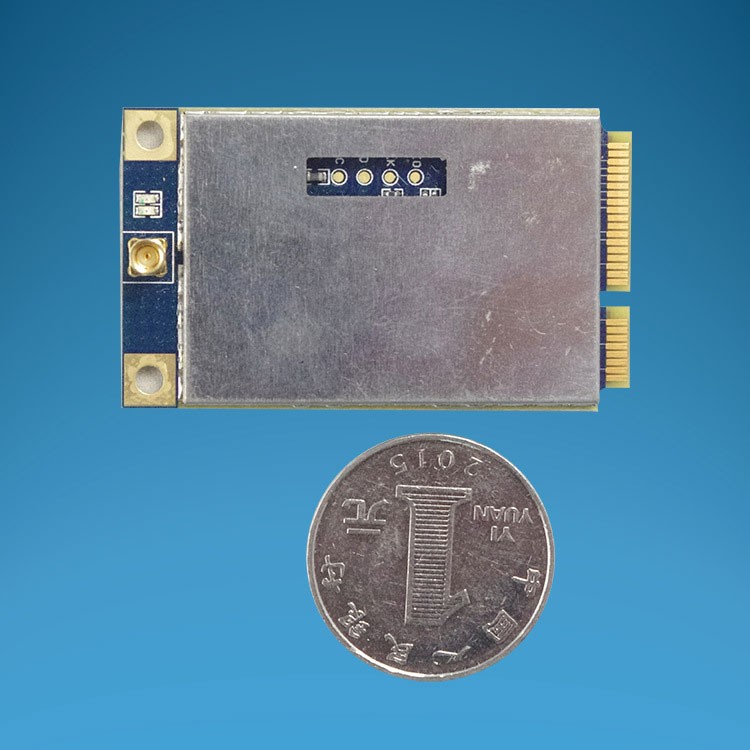

  Përmasat: 30mm x 50.96mm

  Pesha: 20g

  Furnizimi me energji elektrike: DC 3.3V

  Konsumi i energjisë: 300 mW

  Temperatura e punës: -40°C~+80°C

  Temperatura e ruajtjes: -60°C~+80°C

  Lagështia e punës: 5% ~ 95% (pa kondensim)

<img src="/Uploads/image/20230717/1689581006707511.jpg" title="Moduli RFID aktiv read-write 2.45G moduli aktiv read-write moduli aktiv i ndërfaqes PCie moduli rfid" alt="RFID moduli aktiv read-write moduli 2.45G moduli aktiv për leximin-write"

<img src="/Uploads/image/20230717/1689581006516036.jpg" title="Moduli RFID aktiv read-write 2.45G moduli aktiv read-write moduli aktiv i ndërfaqes PCie moduli rfid 2" alt="RFID aktiv read-write modul 2.45G modul aktiv leximi-write moduli 2.45G Moduli aktiv për PC

<img src="/Uploads/image/20230717/1689581006757123.jpg" title="Moduli RFID aktiv read-write 2.45G moduli aktiv read-write moduli aktiv i ndërfaqes PCie moduli rfid moduli 3" alt="RFID aktiv read-write modul 2.45G moduli aktiv i ndërfaqes së PC-së 2.45G moduli aktiv i leximit-write

pin 2, 24, 39, 41, 52

KQV

Sinjali i fuqisë, hyrje DC 3.3V

pin 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

sinjali i fuqisë, tokëzimi i fuqisë

kunja 38

UART_RXD

UART RXD, marrja e të dhënave të portës serike, niveli TTL

kunja 36

UART_TXD

UART TXD, transmetimi i të dhënave të portit serik, niveli TTL

28

UART_RTS

Ndërfaqja IO e rezervuar, porta serike UART_RTS kërkon të dërgojë të dhëna

kunja 30

UART_CTS

Ndërfaqja IO e rezervuar, porta serike UART_CTS lejon dërgimin e të dhënave

kunja 51

IOT_DFX

Sinjali i kthimit DFX, kur kthimi i kthimit TX/RX i UART është i lartë, kërkohet një rezistencë e jashtme tërheqëse.

kunja 22

IOT_RST

Sinjali i rivendosjes së modulit, aktiv i ulët, ka nevojë për rezistencë të jashtme tërheqëse

kunja 3

IO_ON

Sinjali i modulit në pozicion, i përdorur nga një procesor i jashtëm për të zbuluar nëse moduli është në pozicion dhe kërkohet një rezistencë e jashtme tërheqëse 10K.

kunja 46

IO_ON_AS

Sinjali ndihmës i modulit në pozicion, i përdorur nga një procesor i jashtëm për të zbuluar nëse moduli është në pozicion, i lidhur drejtpërdrejt me PIN3 (IOT_ON) dhe kërkohet një rezistencë e jashtme tërheqëse 500Ω.

kunjat e tjera

NC

asnjë funksion
