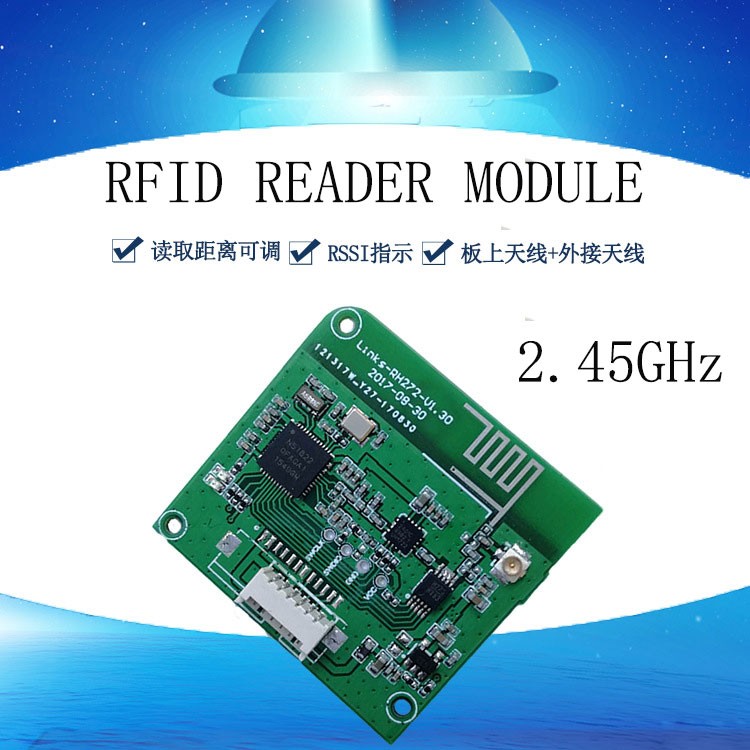

Moduli aktiv i leximit-shkrimit RFID 2.45G moduli aktiv i leximit-shkrimit Moduli RFID në dorë

Puna në brezin ISM 2.45 Ghz. Siguroni ndërfaqen TTLRS-232, kontrolli i lidhjes së modulit është më i përshtatshëm. Moduli integron qarkun PA dhe kondicionimin e sinjalit, fuqia hyrëse/dalëse mund të kontrollohet me anë të softuerit dhe distanca e transmetimit mund të kontrollohet. Moduli mbështet teknologjinë e konsumit të ulët të energjisë dhe fuqia e punës e modulit mund të ndizet dhe fiket përmes portës së kontrollit të jashtëm; Siguroni kodet e zhvillimit të mostrave API për të lehtësuar udhëzimet e aplikimit dhe lehtësimin e aplikacioneve.

Parametrat kryesorë teknikë

Parametrat RF

Frekuenca e punës: brezi i frekuencës ISM, modulimi 2,4-2,48 GHzGFSK

Fuqia dalëse: prodhimi maksimal +18dBm, rregullator i integruar i energjisë 32db, hapi minus -2db, kontrolli i softuerit

Ndjeshmëria e marrjes: -96dBm

RSSI: -50dBm-80dBm, saktësia +1dB

Ndërfaqja e antenës: antenë PCB ose antenë e jashtme (zgjidh një, antena e jashtme është lidhës IPX)

Metoda e ndërfaqes: lidhës 6 pin 1,25 mm

Ndërfaqja e komunikimit: porta serike e mesme e sheshtë TTL RS232, shpejtësia e komunikimit 115200bps

ndërfaqja 1/0: mbështetja e modulit të 1 kanali aktivizohet

Platforma softuerike: Siguroni komplete zhvillimi API, udhëzime aplikacioni dhe kode mostra

Transferimi i të dhënave dhe manipulimi i etiketave

Protokolli i etiketës: protokolli privat, protokolli i transmetimit të të dhënave mund të personalizohet sipas kërkesave të klientit

Modaliteti i punës: I pajtueshëm me etiketat aktive

Distanca e etiketës së leximit: 0~200 metra (në varësi të fuqisë dalëse të etiketës dhe antenës së jashtme,

test në terren të hapur)

Shpejtësia e njohjes: 200 etiketa/sekondë (vetëm numër ID)

Përpunimi kundër përplasjeve: 1000 etiketa lexohen në të njëjtën kohë

Vetitë mekanike dhe elektrike

Madhësia: 36mmx34mm (mund të personalizohet sipas kërkesave të klientit)

Pesha: 20g

Furnizimi me energji elektrike: DC 3.3V

Konsumimi i energjisë: 300 mW

Temperatura e punës: -40°C+80”C

Temperatura e ruajtjes: -60C+80C

Lagështia e punës: 5%~95% (pa kondensim)

Përkufizimi i gozhdës

pin1

VCC

Sinjali i energjisë, hyrja DC3.5V-5V

pin 2,6

GND

sinjali i energjisë, terreni i fuqisë

pin 3

SHQ

Aktivizimi i modulit, aktivizimi i nivelit të lartë të punës së modulit, niveli TTL

pin 4

RID UART RXD.

Marrja e të dhënave të portës serike, niveli TTL

pin 5

TXD TART TED.

Transmetimi serial i të dhënave, niveli TTL

<img src="/Uploads/image/20230717/1689575909946533.jpg" title="Moduli RFID aktiv read-write 2.45G moduli RFID aktiv i leximit-shkrimit Moduli RFID në dorë" alt="RFID moduli aktiv i leximit-shkrimit 2.45G moduli aktiv i leximit-shkrimit RFID"

Fushat e aplikimit:

1) Menaxhimi i transportit: menaxhimi i transportit rrugor, hekurudhor dhe menaxhimi i transportit të kontejnerëve, etj.

2) Menaxhimi i logjistikës së magazinës: fluksi i mallrave dhe menaxhimi i magazinimit si dhe menaxhimi i rrjedhës së postës, parcelave, bagazheve ajrore, etj.

3) MENAXHIMI I ASETEVE: menaxhimi i aseteve fikse të telekomunikacionit, kërkimit shkencor, ushtrisë, financave, sportit, tekstilit, institucioneve mjekësore dhe institucioneve të tjera

4) Pozicionimi rajonal: pozicionimi i personelit ose pajisjeve në minierat e qymyrit, zonat e paralajmërimit, shtëpitë e të moshuarve, vendet e garave Sportive, etj.; Menaxhimi i autoMjeteve: monitorimi dhe kontrolli i mjeteve motorike dhe jo motorike në trafik, transport, industri dhe miniera, ndërmarrje dhe zona të banuara.

5) Menaxhimi;

6) Rrjedha e procesit: monitoroni pjesët gjatë gjithë procesit të prodhimit;

7) Mbledhja e tarifave të rrugëve dhe urave: Meqenëse ky produkt ka aftësinë për të lexuar të dhënat e etiketave me shpejtësi të lartë në distanca të gjata, mbledhja e tarifave të rrugëve dhe urave mund të kryhet pa u ndalur;

8) Menaxhimi i zhdoganimit: zhdoganimi dhe materialet transitore dhe menaxhimi i automjeteve:

9) Menaxhimi i parkingut: realizon automatizimin e menaxhimit dhe tarifimit;

10) Menaxhimi i kontrollit të aksesit: duke përfshirë menaxhimin e hyrjes dhe daljes së automjeteve dhe personelit
