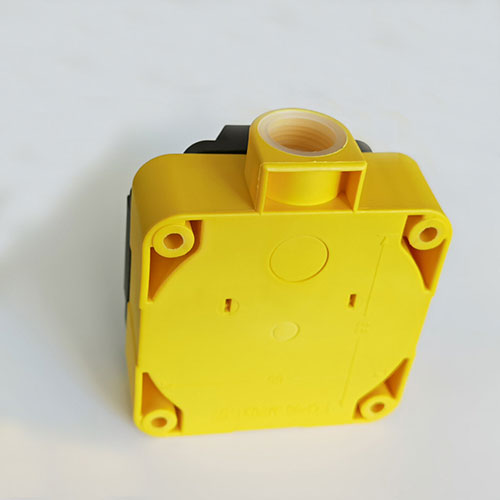

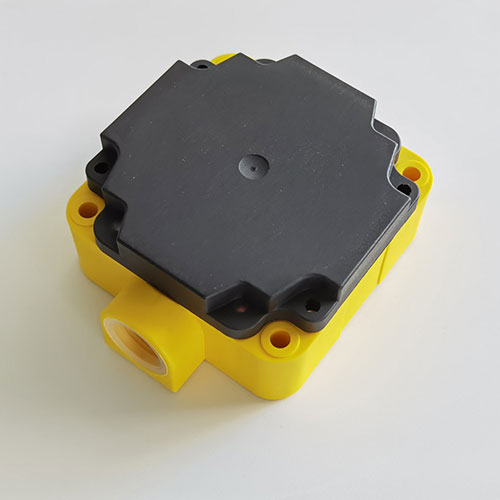

Porta serike RS232 e karrocave AGV Sensori RFID që trajton robotin që pozicionon lexuesin e etiketave RFID

Parametrat:

Tensioni i punës: 10-26V

Fuqia: 1.2 W

Konsumi aktual: <0.2A

Mbrojtja e qarkut: me mbrojtje nga polariteti i kundërt

Frekuenca e punës: 134.2KHZ, 125KHZ

Shpejtësia e njohjes: 2 m/s

Distanca e leximit të kartës: 0-180 mm

Llojet e etiketave të mbështetura: FDX-B, EMID

Ndërfaqja e komunikimit: RS232 / RS485

Lagështia e punës: 10-90% RH (jo kondensuese)

Temperatura e punës: -25℃-+70℃

Klasa e mbrojtjes: IP54

Materiali i guaskës: plastika Inxhinierike ABS

Metoda e lidhjes: terminal

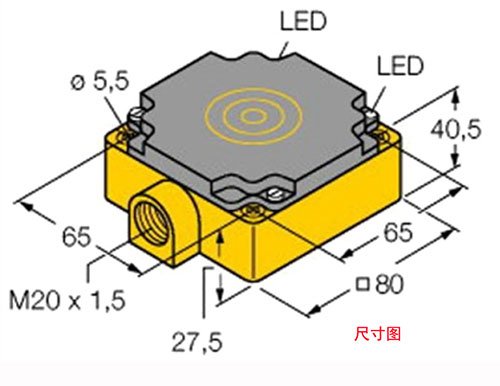

Mënyra e instalimit: vida M4, 4 vrima instalimi

Detajet:

Komunikimi i portës serike RS232 AGV etiketa e pozicionimit të sensorit të pikës së pikës së makinës Lexuesi i kartës së navigimit të kolektorit RF është një lexues kartash pikë referimi AGV i krijuar posaçërisht për makinat e drejtuara pa pilot AGV bazuar në teknologjinë e identifikimit të frekuencës radio. Ai integron antenën, amplifikuesin dhe kontrolluesin. Klasik i qëndrueshëm.

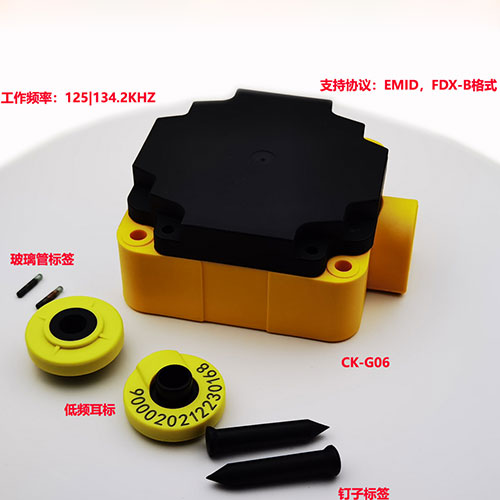

Lexuesi i kartave miraton një dizajn me pamje katrore, frekuenca e punës mbështet 134.2KHZ, 125KHZ, mbështet leximin e etiketave të formatit FDX-B, EMID me dy formate, mbështet protokollin standard industrial të autobusit në terren modbus RTU dhe është i përshtatshëm për komunikimin në rrjet. Shkalla mund të konfigurohet deri në 115200. Lexuesi i kartave integron pjesën e radiofrekuencës së protokollit të komunikimit, e cila mund të lidhet me PC/PLC/mikrokompjuter me një çip të vetëm. Përdoruesi duhet vetëm të marrë të dhëna përmes ndërfaqes së komunikimit RS232 / RS485 për të përfunduar funksionimin e leximit të etiketës pa kuptuar protokollin kompleks të komunikimit të frekuencës radio.

Komunikimi me portin serik RS232 AGV karrocë etiketë pozicionimi i sensorit të pozicionimit të kolektorit RF Furnizimi me energji elektrike CK-G06 me tub TVS 26V, 5000W, mbrojtje kundër mbitensionit dhe mbrojtje kundër lidhjes së kundërt të polaritetit; Lexuesi i kartave vjen me akordim automatik me 16 nivele me kthesë automatike Qarku mund të rregullojë automatikisht parametrat e qarkut kur punon në mjedise të ndryshme, duke minimizuar ndikimin e mjedisit të jashtëm në distancën e leximit të kartës, duke rritur më tej aftësinë e tij kundër ndërhyrjeve dhe ka karakteristikat e ndjeshmërisë së lartë të marrjes, performancës së qëndrueshme dhe besueshmërisë së fortë.

Udhëzimet dhe masat paraprake të instalimit

   1) Nuk rekomandohet instalimi i lexuesit të kartave drejtpërdrejt në sipërfaqen metalike. Distanca nga sipërfaqja metalike mund të rregullohet përmes ndarësve plastikë, vidhave të gjata ose kllapave të bëra me porosi.

   2) Sipërfaqja e leximit të kartave të lexuesit të kartave nuk mund të mbulohet ose të rrethohet nga materiale metalike dhe distanca midis anës së lexuesit të kartave dhe strukturës metalike duhet të jetë më e madhe se 20 mm.

   3) Lexuesi i kartave duhet të mbahet sa më larg që të jetë e mundur nga motorët, modulet e energjisë dhe pajisjet e tjera që janë të prirura ndaj ndërhyrjeve elektromagnetike.

   4) Rrezatimi elektromagnetik nga pajisjet e tjera rreth lexuesit të kartave mund të zvogëlojë ndjeshmërinë e lexuesit të kartës ose të shkaktojë dështim të leximit të kartës. Duhet të merren masat e duhura të mbrojtjes nga rrezatimi për pajisjet që janë të prirura ndaj rrezatimit elektromagnetik.

   5) Instaloni sipërfaqen e leximit të kartës përballë kartës së etiketës, karta e etiketës mund të jetë në qendër të sipërfaqes së leximit të kartës dhe mbajeni sipërfaqen e leximit të kartës dhe kartën e etiketës në një pozicion sa më shumë që të jetë e mundur për të shmangur animin.

   6) Distanca midis lexuesit të kartës dhe etiketës është 10% deri në 70% të distancës maksimale të sensorit. Nëse kërkohet lexim i kartës me shpejtësi të lartë, rekomandohet të kontrolloni distancën midis 10-20 mm.

   7) Lexuesi i kartave mund të lexojë vetëm një kartë etikete në të njëjtën kohë, prandaj mos vendosni dy karta etiketash brenda intervalit të leximit të kartave dhe distanca midis dy kartave të etiketës duhet të jetë më e madhe se dyfishi i gjatësisë së lexuesit të kartave.

   8) Është më mirë ta instaloni kartën e etiketës në një vijë të drejtë, jo në një kthesë ose degë për të shmangur mungesën e leximit.

    9) Etiketat normale nuk mund të ngjiten drejtpërdrejt në pllakën metalike. Nëse është e pashmangshme, ju lutemi përdorni etiketën speciale kundër metalit T354AE. Struktura metalike, telat dhe kabllot pranë kartës do të ndikojnë në ndjeshmërinë e leximit të kartës ose do të shkaktojnë dështimin e leximit të kartës, prandaj përpiquni të shmangni instalimin e kartës në këto vende.

10) Karta e etiketës përmban mbështjellje induksioni precize. Për të ruajtur një jetë të gjatë shërbimi, përpiquni të shmangni shkeljen ose rrotullimin mbi të.
