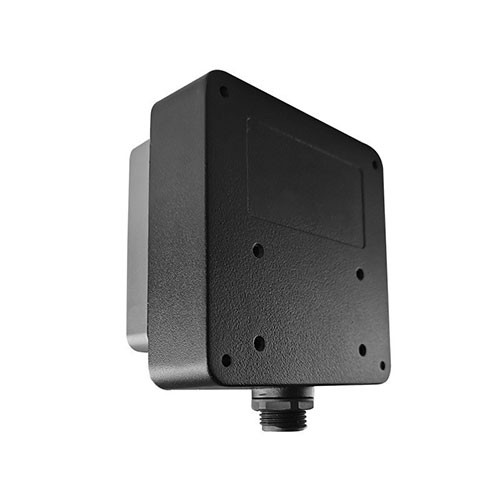

Lexues i kartave inteligjente industriale UHF RFID me shumë funksione leximi i etiketave elektronike me frekuencë radio

Specifikimi

Parametrat elektrikë

Frekuenca: 860-960 Mhz

Protokolli:ISO 18000-6C

Gama e frekuencës: 865 Mhz 868 Mhz; 902 928 MHz (ose e personalizuar)

Modaliteti FM: FHSS ose frekuencë fikse, e vendosur nga softueri

Prodhimi RF: 20-30dBm i rregullueshëm; Ngarkesa 50Ω

Çipi i kontrollit të procesorit: ARM (STM32F107)

Ndërfaqja e komunikimit: RS232, RS485; versionet e tjera mund të zgjedhin TCP/IP ose komunikim me valë

Lloji i protokollit: modbus RTU (opsionale);

Shpejtësia e komunikimit: shkalla 9600-115200 bps,

Hyrja/dalja për qëllime të përgjithshme (GPIO): izoluar optikisht 1 hyrje, 1 dalje;

Përmirësim i besueshëm i firmuerit: mekanizëm i shkallëzueshëm i përmirësimit

Ndërfaqja e softuerit të aplikacionit: siguroni komplete të zhvillimit të API dhe rutinat e aplikacioneve

Modaliteti i shfaqjes së statusit të punës: tregues LED, sinjalizues

Tensioni i hyrjes: përshtatet në 9-24V

Fuqia: 22 W (fuqia dalëse RF 26 dBm)

Parametrat e mjedisit

Lagështia: 5% deri në 95%, jo kondensuese

Niveli i mbrojtjes: IEC IP67

Temperatura e punës: -20°~~70°

Temperatura e ruajtjes: -40°~ +85°

Parametri fizik

Madhësia: 95(L)*95(W)*40(H)mm

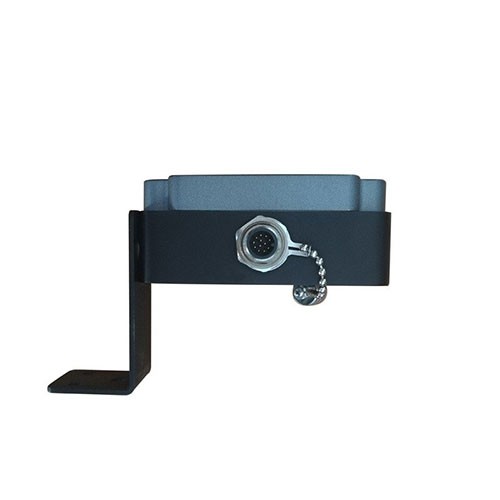

Forma lidhëse: fole e rrumbullakët e papërshkueshme nga uji M10 pin

Pesha e paketimit: 450 g

Metoda e montimit të kllapave: kllapa hekuri e galvanizuar, këndi i leximit mund të rregullohet

Përshkrimi i regjistrimit

◆Vetëm regjistri i ruajtjes është i disponueshëm për lexuesin dhe pjesa tjetër e regjistrave nuk mund të përdoret. Ai mbështet tre kode komanduese 0x03, 0x06 dhe 0x10.

Parametrat UHF

Çipi bazë RF: çip i dedikuar me frekuencë radio PR9200

Gama e frekuencës: 902-928 MHz ose 865-868 MHz (e rregullueshme)

Metoda e modulimit të frekuencës: Modulimi i frekuencës me spektër të gjerë (FHSS) ose frekuencë fikse, mund të vendoset nga softueri

Antenë e integruar: Antenë polarizimi rrethore 3dbi

Protokolli i ndërfaqes ajrore: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Fuqia dalëse: 18-26dBm±1dBm

Rregullimi i fuqisë dalëse: hapi 1dBm (i caktuar nga softueri)

Distanca e leximit: Distanca mund të kontrollohet ndërMjet 30cm-200cm (në lidhje me performancën e etiketës dhe fitimin e antenës)

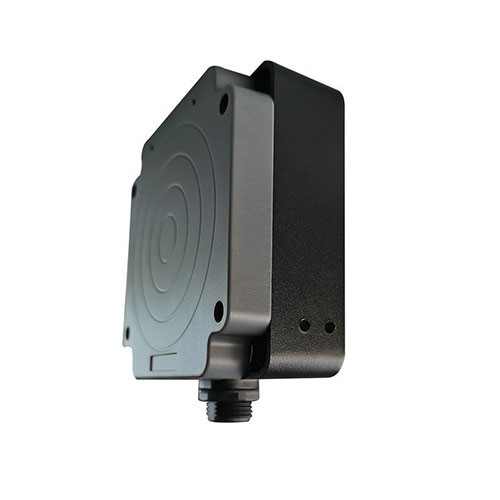

Forma dhe ndërfaqja

Ai miraton guaskën e aliazhit të aluminit ABS+, e cila mund të instalohet brenda ose jashtë në një mjedis të ajrosur mirë, të mbrojtur nga pluhuri dhe nga shiu.

Ndërfaqja e komunikimit, sinjalizuesi dhe drita treguese e sekuencës së instalimeve elektrike në tabelën e mësipërme kanë karakteristikat e mëposhtme:

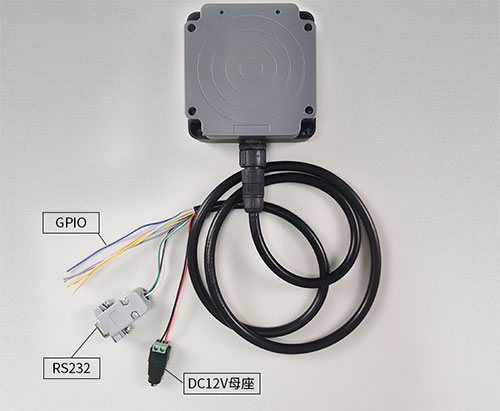

A. Ndërfaqja e komunikimit RS232: 1 portë RS232 (foleja DB9: Marrja RxD, dërgimi TxD, tokëzimi i sinjalit) mund të lidhet drejtpërdrejt me portën serike të PC-së dhe distanca e komunikimit është më e vogël se 10 m.

B. Buzzer: Sinjalizues i integruar, sa herë që lexuesi lexon etiketën elektronike, ai do të lëshojë një tingull.

C. Drita treguese: Drita e kuqe treguese është gjithmonë e ndezur pas ndezjes; sa herë që lexuesi lexon etiketën elektronike, drita treguese blu pulson.

D. Ndërfaqja e energjisë: +9~12V D priza e prizës së aviacionit (d.m.th., e kuqe dhe e zezë).

E, ndërfaqe I/O

◆1 portë RS485 (485+ (d.m.th. vjollcë), 485- (d.m.th. portokalli) sinjal diferencial 1, për transmetimin e sinjalit në distanca të gjata

◆ 2 porte daljeje I/O: nxjerr sinjale të nivelit të lartë dhe të ulët, duke përdorur tela të verdhë dhe blu.

◆GND (dmth gri);

◆ 1 porta hyrëse e sinjalit të këmbëzës: FIN1- (domethënë cian), FIN1+ (domethënë rozë), këmbëz me nivel të ulët.

Shënim: Kur lexuesi është duke punuar në modalitetin e aktivizimit, nëse priza lidhet me nivelin e ulët, lexuesi do të lexojë automatikisht numrin e kartës derisa të rivendoset niveli i lartë.
