Instalimi dhe përdorimi i sistemit të kontrollit të aksesit

1. Konfigurimi bazë

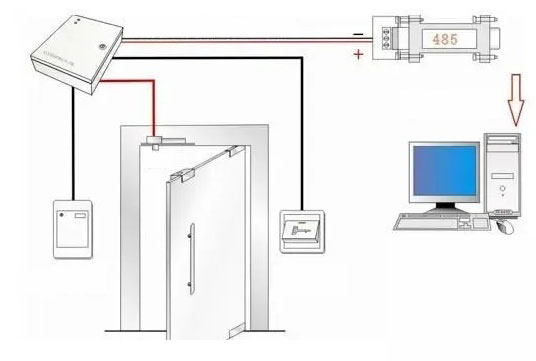

Konfigurimi i sistemit më të thjeshtë të kontrollit të aksesit pa rrjet përfshin: një makinë kontrolli aksesi gjithëpërfshirës, ​​një furnizim me energji 12V, një buton daljeje dhe një bllokues elektrik . Konfigurimi i sistemit më të thjeshtë të kontrollit të aksesit në rrjet përfshin: një kontrollues të kontrollit të aksesit, një furnizim me energji 12 V, një buton daljeje, një bllokues elektrik, një lexues kartash dhe një konvertues komunikimi 485.

Si foto tregon:


2. Procesi i rekomanduar i instalimit dhe korrigjimit

(1) Instaloni hostin e kontrolluesit, ndizni energjinë, lidhni të shkurtër butonin e daljes dhe vëzhgoni veprimin e stafetës dhe ndryshimin e statusit të shkyçjes së stafetës treguesi.

(2) Lidhni komunikimin 485, instaloni softuerin, shtoni kontrolluesin në softuer dhe kushtojini vëmendje plotësimit të numrit të saktë serial.

(3 ) Hapni ndërfaqen e korrigjimit për të vëzhguar situatën e komunikimit.

(4) Vëzhgoni nëse komunikimi është normal, përdorni softuerin për të hapur dhe mbyllur derën pas komunikimit, nëse është i suksesshëm.
< br/>(5) Instaloni një lexues kartash dhe kontrolloni nëse operacioni i rrëshqitjes së kartës ka një regjistrim të saktë.

(6) Shto përdoruesin, operacionet e lëshimit dhe autorizimit të kartës, shkarko kartën te kontrolluesi dhe rrëshqitni kartë për të vëzhguar nëse regjistrimi është normal.

(7) Instaloni telin lidhës që është i lidhur me kyçin dhe vëzhgoni nëse regjistrimi dhe kyçi janë normale pasi të keni rrëshqitur kartën.

(8) Instaloni pajisje të tjera ndihmëse si butonat.

3. Specifikimet e instalimeve elektrike të ndërtimit dhe masat paraprake të sistemit të kontrollit të aksesit

Linja nga lexuesi i kartave te kontrolluesi: Rekomandohet përdorimi i një kabllo rrjeti me çifte të përdredhura me shumë fije të mbrojtura me 8 bërthama, dhe linjat e të dhënave janë çifte të përdredhura. Më e gjata nuk mund të kalojë 100 metra. Teli mbrojtës është i lidhur me GND-në e komanduesit.

Teli nga butoni në kontrollues: Rekomandohet të përdorni një tel me dy bërthama me një diametër teli më shumë se 0,3 milimetra katrorë.< br/>
Kablloja nga bllokimi elektrik te kontrolluesi: Rekomandohet përdorimi i një kabllo energjie me dy bërthama me diametër më shumë se 1,0 milimetra katrorë. Nëse kalon 50 metra, merrni parasysh përdorimin e një tel më të trashë ose fije të shumta paralelisht, ose rrisni tensionin e daljes në rreth 14 V përmes butonit të rregullimit të mirë të furnizimit me energji elektrike. Më e gjata nuk duhet të kalojë 100 metra, përgjithësisht e kontrolluar brenda 60 metrave.

Teli nga sensori i derës te kontrolluesi: rekomandohet të zgjidhni telin me dy bërthama, diametri i telit është më shumë se 0,3 katror milimetra. Nëse nuk keni nevojë të dini statusin e çelësit të derës në internet ose nuk keni nevojë për funksionin e alarmit të derës që nuk është mbyllur për një kohë të gjatë dhe funksionin e alarmit për ndërhyrje të paligjshme, teli magnetik i derës mund të shkëputet. .

Midis komanduesit dhe komanduesit: dhe kabllos nga kontrolluesi te konverteri, rekomandohet përdorimi i një kabllo rrjeti të palëve të përdredhura të mbrojtura me 8 bërthama. Gjatësia e autobusit 485 teorikisht mund të arrijë 1200 metra. Rekomandohet që të mos kalojë 800 metra sipas numrit të kontrollorëve ose kompleksitetit të mjedisit të komunikimit. Nëse tejkalon, përdorni 485HUB ose përsëritës për të përmirësuar mjedisin e komunikimit.
