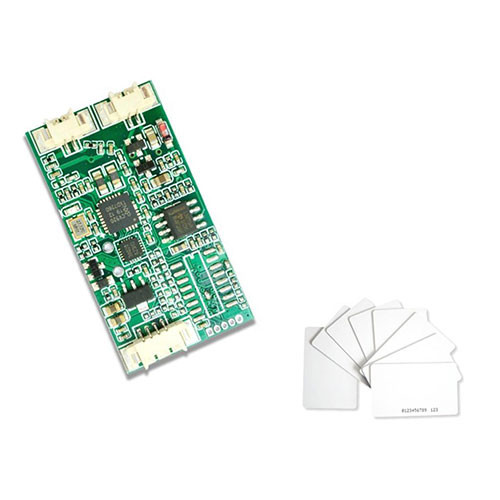

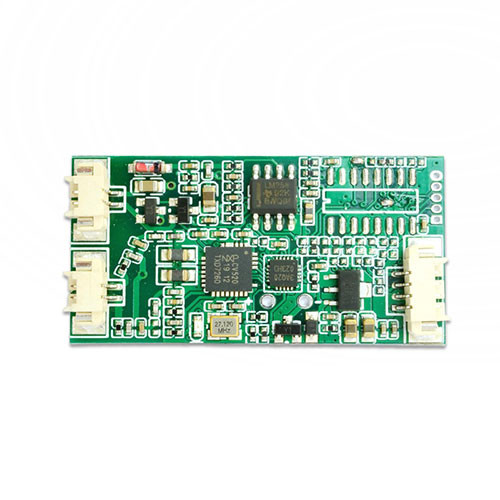

ISO14443A IC lexuesi i kartave pa kontakt Moduli i lexuesit të kartës së identitetit Lexues i kartave inteligjente me frekuencë të dyfishtë me portë serike

Karakteristikat

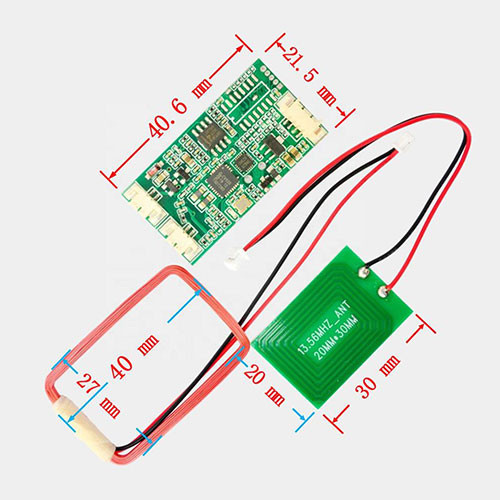

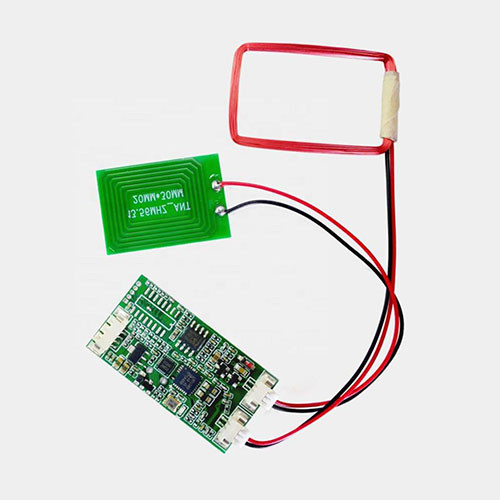

Ky moduli i bordit kryesor dhe dizajni i ndarjes së antenës
Mbështesin leximin e kartës me frekuencë të dyfishtë (kartën IC + kartën e identitetit)
Mbështesin bllokun e kartës IC pa kontakt (13,56 MHz), leximin dhe shkrimin e sektorit dhe enkriptimin
Kartën e ID-së mbështetëse (125KHz) me portë 125KHz tension i gjerë, opsional furnizimi me energji 3,3V, 5V

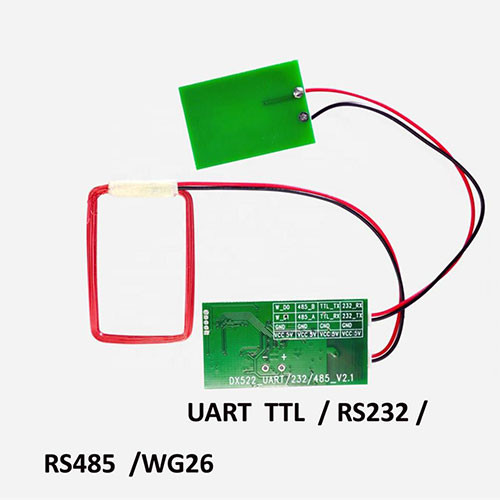

Mbështeti ndërfaqe të shumta: UART, RS232, RS485, WG26
Moduli nuk ka nevojë për një drejtues dhe fillestarët mund të fillojnë shpejt

Udhëzimet për përdorim
➊Lidhni furnizimin me energji DC3.3V ose 5.0V me modulin
❷Lidhni modulin me portën serike të kompjuterit me një përshtatës USB në portën serike
❸Hapni asistentin e korrigjimit të portës serike
-Testoni kartën e saj ID-në standarde
-kartën IC është rrëshqitur, drita treguese e modulit do të pulsojë, sinjalizuesi do të bëjë një "bip" për të treguar se karta është rrëshqitur dhe ndërfaqja e ndihmës së portit serik në kompjuter do të shfaqë numrin serial të kartës IC ose të kartës së identitetit të marrë. "Asistenti i korrigjimit të portave serike" të paketës së Skedarit, cilësimet e portës serike janë si më poshtë:
➊ Shpejtësia e baudit: 9600
❷ Shifra e kontrollit: Asnjë
❸Bitët e të dhënave: 8
❹ Biti i ndalimit: 1
❺ Kontrolloni ekranin heksadecimal

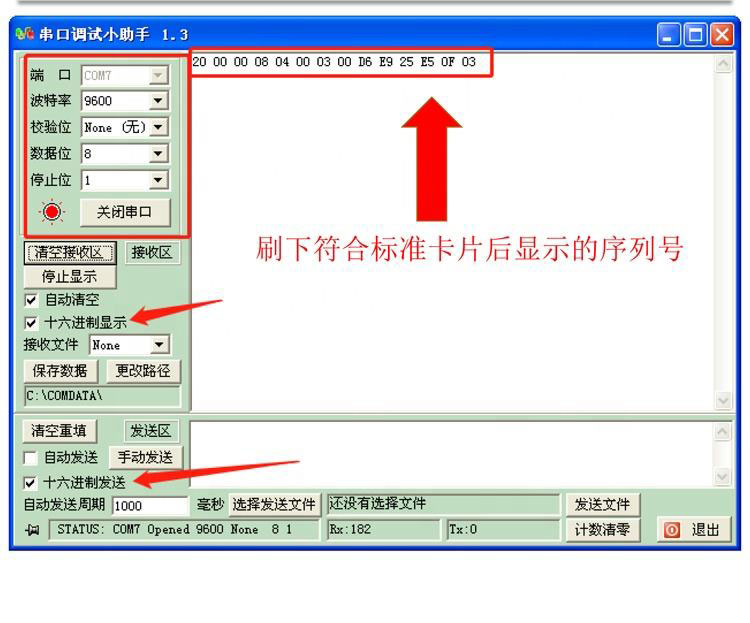

Në rastin kur numri i standardit korrespondon me numrin e saktë të kartës, b. e kartës do të dalë përmes portës serike, siç tregohet në figurë

Problem i zakonshëm
Pyetja 1: Si e lexon dhe e shkruan moduli kartën IC dhe si ta kodojë kartën IC?
Hapi 1: Rrëshqitni kartën tuaj. Drita treguese në modul do të ndizet dhe numri serial i kartës do të dërgohet në mënyrë aktive në kompjuterin e sipërm përmes portës serike. Në këtë kohë, kompjuteri i sipërm do të marrë udhëzimet përkatëse të numrit serial të kartës. Komanda: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: karakteri i fillimit
00: numri i paketës
01: byte komanduese, kur moduli nxjerr në mënyrë aktive numrin serial të kartës, bajt është 0x00; komandat e tjera janë fjalë komanduese
08: Tregon që 8 bajtët e ardhshëm janë bit të dhënash të vlefshme
04 00: Tregon që atributi i kartës është karta S50
00 00: Këto 2 bajtë nuk kanë asnjë rëndësi praktike.
A6 40 FE E4 : Tregon numrin serial të kartës. Kur rrëshqitni kartat e ndryshme, 4 bajt do të ndryshojnë.
0E: Shuma e kontrollit. Formohet nga numri i paketës (SBQNR) deri në bajtin e fundit të të dhënave (DATA), dhe më pas kthehet për ta marrë atë.
03: Terminator i kornizës.
