RS485 (MODBUS RTU) AGV | Sensori i lexuesit të kartave të lundrimit të pozicionimit të makinës RGV Lexuesi i kodit RFID me frekuencë të ulët

Përshkrimi:

Ai vjen me një qark akordues automatik me rrotullim automatik, i cili mund të rregullojë automatikisht parametrat e qarkut kur punon në mjedise të ndryshme. Ka aftësi të fortë kundër ndërhyrjes, ndjeshmëri të lartë në marrjen, performancë të qëndrueshme dhe besueshmëri të fortë.

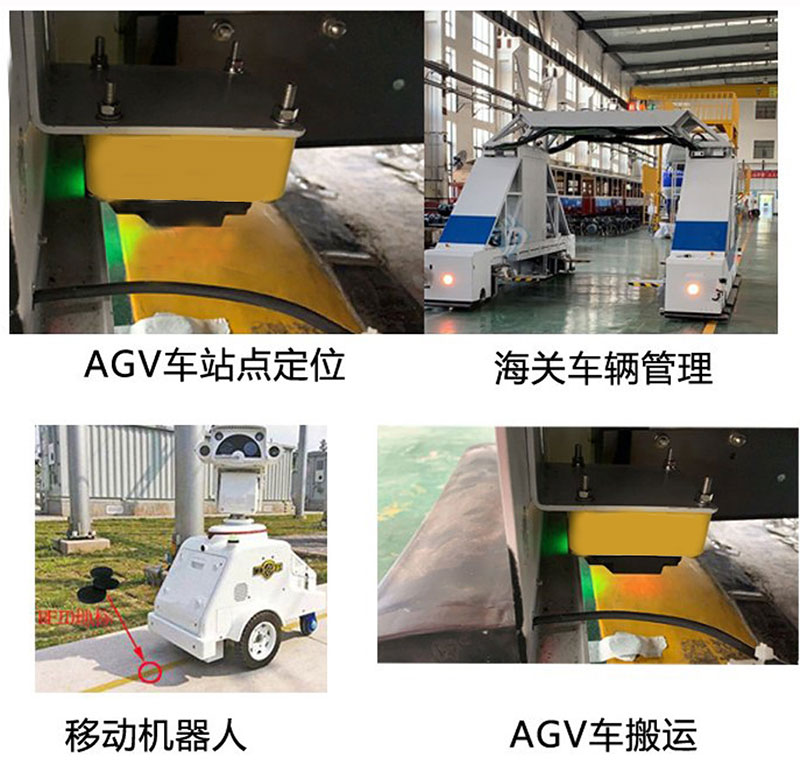

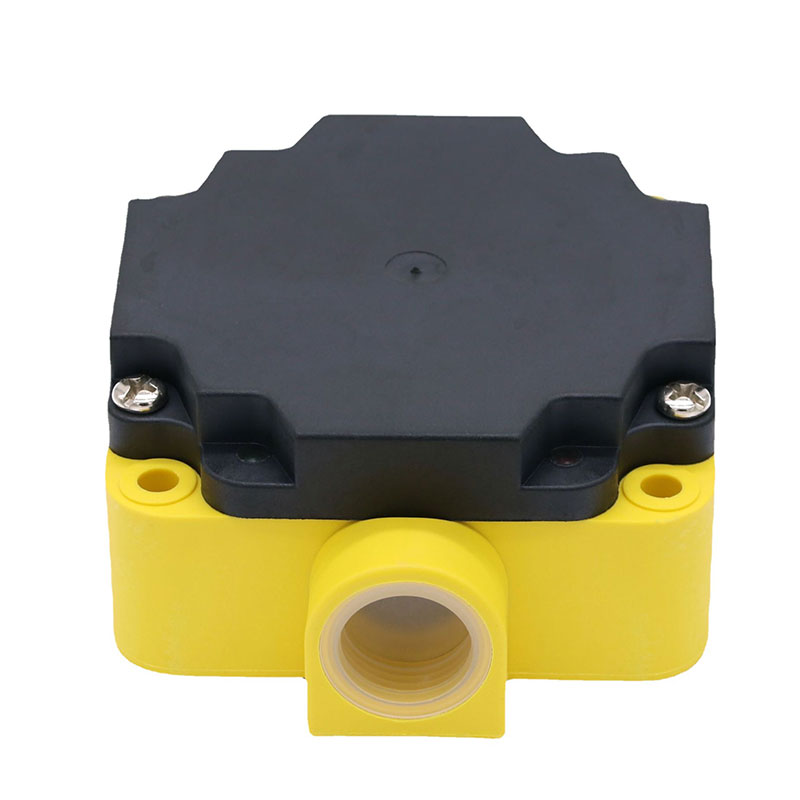

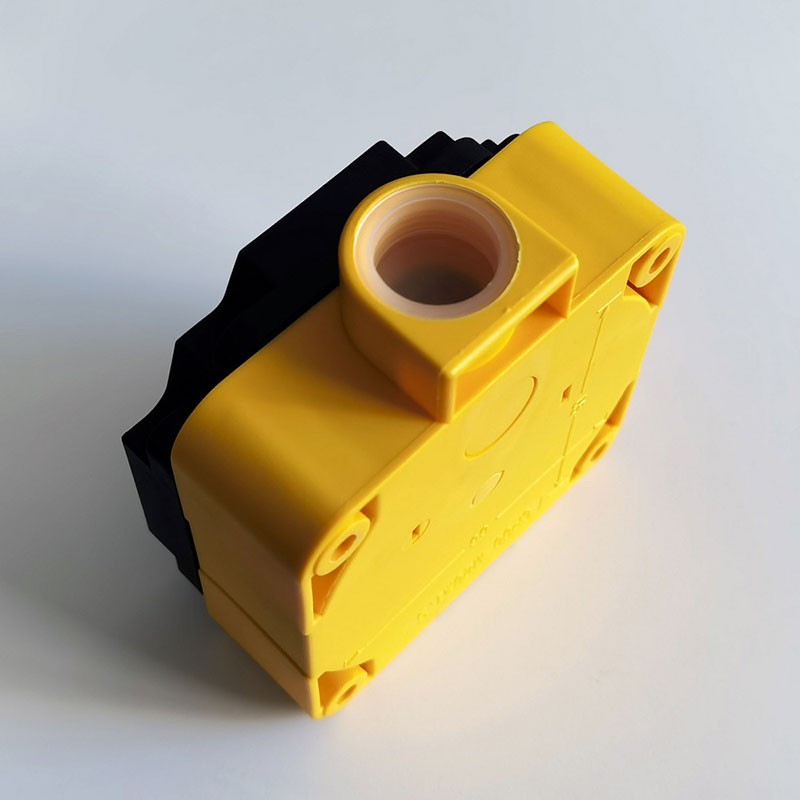

Komunikimi serial RS232 Etiketa e pozicionimit të sensorit të pikës referuese të makinës AGV Lexuesi i kartave të lundrimit të kolektorit RF CK-G06 është një lexues kartash pikë referimi AGV i krijuar posaçërisht për makinat e padrejtuara AGV bazuar në teknologjinë e identifikimit të frekuencës radio. Ai integron antenën, amplifikuesin dhe kontrolluesin në një, të qëndrueshme klasike.

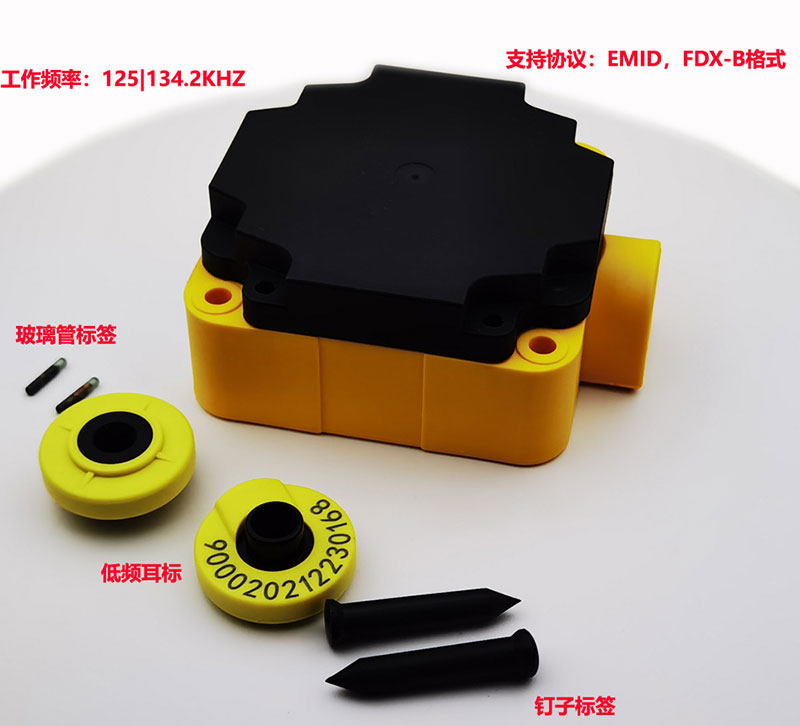

Lexuesi i kartave miraton një dizajn me pamje katrore dhe mbështet frekuencat e funksionimit prej 134,2 KHZ dhe 125 KHZ. Ai mbështet leximin e etiketave në dy formate protokolli: FDX-B dhe EMID. Ai mbështet protokollin standard industrial MODBUS RTU në fushëbus për të lehtësuar komunikimin në rrjet. Shkalla mund të konfigurohet deri në 115200. Lexuesi i kartave integron protokollin e komunikimit të radiofrekuencës dhe mund të lidhet me PC/PLC/SCM. Përdoruesit duhet vetëm të marrin të dhëna përmes ndërfaqes së komunikimit RS232/RS485 për të përfunduar operacionin e leximit të etiketave pa pasur nevojë të kuptojnë protokollet komplekse të komunikimit me frekuencë radio.

Komunikimi serik RS232 AGV etiketa e pozicionimit të sensorit të pikës referuese të makinës Lexuesi i kartës së navigimit të kolektorit RF Furnizimi me energji elektrike CK-G06 me tub TVS 26V, 5000W, mbrojtje kundër mbingarkesës dhe mbrojtje kundër polaritetit; lexuesi i kartave vjen me akordim automatik me 16 nivele me kthesë automatike Qarku mund të rregullojë automatikisht parametrat e qarkut kur punon në mjedise të ndryshme, duke minimizuar ndikimin e mjedisit të jashtëm në distancën e leximit të kartës, duke rritur më tej aftësinë e tij kundër ndërhyrjeve dhe duke pasur karakteristikat e ndjeshmërisë së lartë të marrjes, performancës së qëndrueshme dhe besueshmërisë së fortë.

Parametrat:

◆ Tensioni i punës: 10-26 V

◆ Fuqia: 1,2 W

◆ Konsumi aktual: <0.2A

◆Mbrojtja e qarkut: me mbrojtje nga polariteti i kundërt

◆ Frekuenca e punës: 134.2KHZ, 125KHZ

◆ Shpejtësia e njohjes: 2m/s

◆ Distanca e leximit të kartës: 0-180 mm

◆ Llojet e etiketave të mbështetura: FDX-B, EMID

◆ Ndërfaqja e komunikimit: RS232 / RS485

◆ Lagështia e punës: 10-90% RH (pa kondensim)

◆ Temperatura e punës: -25℃-+70℃

◆ Niveli i mbrojtjes: IP54

◆ Materiali i guaskës: plastika Inxhinierike ABS

◆ Metoda e lidhjes: blloku i terminalit

◆ Mënyra e instalimit: vida M4, 4 vrima montimi

Udhëzimet dhe masat paraprake të instalimit

   1) Nuk rekomandohet instalimi i lexuesit të kartave drejtpërdrejt në një sipërfaqe metalike. Distanca midis lexuesit të kartave dhe sipërfaqes metalike mund të rregullohet përmes ndarësve plastikë, vidhave të gjata ose kllapave të personalizuara.

   2) Sipërfaqja e leximit të kartave të lexuesit të kartave nuk mund të bllokohet ose të rrethohet nga materiale metalike. Distanca midis anës së lexuesit të kartave dhe strukturës metalike duhet të jetë më e madhe se 20 mm.

   3) Lexuesi i kartave duhet të mbahet sa më larg motorëve, moduleve të energjisë dhe pajisjeve të tjera që janë të prirura ndaj ndërhyrjeve elektromagnetike.

   4) Rrezatimi elektromagnetik nga pajisjet e tjera rreth lexuesit të kartave mund të zvogëlojë ndjeshmërinë e lexuesit të kartës ose të shkaktojë dështim të leximit të kartës. Duhet të merren masat e duhura të mbrojtjes nga rrezatimi për pajisjet që janë të prirura ndaj rrezatimit elektromagnetik.

   5) Instaloni sipërfaqen e leximit të kartës drejt kartës së etiketës. Karta e etiketës mund të jetë në qendër të sipërfaqes së leximit të kartës. Sipërfaqja e leximit të kartës dhe karta e etiketës duhet të mbahen sa më horizontale që të jetë e mundur për të shmangur animin.

   6) Distanca midis lexuesit të kartave dhe kartës së etiketës është 10% deri në 70% të distancës maksimale të sensorit. Nëse kërkohet lexim i kartës me shpejtësi të lartë, rekomandohet që distanca të kontrollohet në 10-20 mm.

   7) Lexuesi i kartave mund të lexojë vetëm një kartë etikete në të njëjtën kohë, prandaj mos vendosni dy karta etiketash brenda intervalit të leximit të kartës. Distanca midis dy kartave të etiketës duhet të jetë më e madhe se dyfishi i gjatësisë së lexuesit të kartave.

   8) Është më mirë qëinstaloni kartën e etiketës në një vijë të drejtë, jo në një kthesë ose degëzim të rrugës për të shmangur leximet që mungojnë.

    9) Kartat e etiketave normale nuk mund të ngjiten drejtpërdrejt në pllaka metalike. Nëse kjo nuk mund të shmanget, ju lutemi përdorni etiketën speciale kundër metalit T354AE. Strukturat metalike, telat dhe kabllot pranë kartës do të ndikojnë në ndjeshmërinë e leximit të kartës ose do të shkaktojnë dështim të leximit të kartës. Duhet të përpiqeni të shmangni instalimin e kartës në këto vende.

10) Karta e etiketës përmban një spirale induksioni precize. Për të ruajtur një jetë të gjatë shërbimi, përpiquni të shmangni shkeljen ose shtypjen e tij.

indikacioni i sinjalit

LED e kuqe: Drita treguese e energjisë

LED jeshile: Drita treguese e zbulimit të etiketave

Procesi i punës së sensorit

Pasi sensori të lidhet me furnizimin me energji elektrike, LED i kuq ndizet dhe sensori hyn në rregullim automatik.

deklaroni dhe sintonizoni parametrat e tij sipas mjedisit të punës.

Kur sensori zbulon praninë e një etikete RFID, LED jeshile

Ndizet gjatë transmetimit të të dhënave te marrësi përmes ndërfaqes RS232.

Ndërfaqja e komunikimit

Ndërfaqja e komunikimit: RS232

Formati i të dhënave: 1 bit fillimi, 8 bit të dhënash, pa paritet, 1 bit ndalimi

Shpejtësia e baudit: 9600

Formati i kodimit të daljes: kodi ASCII

procesi i komunikimit

Sensori mbështet dy mënyra komunikimi: modaliteti i dërgimit automatik dhe modaliteti i ridërgimit.
